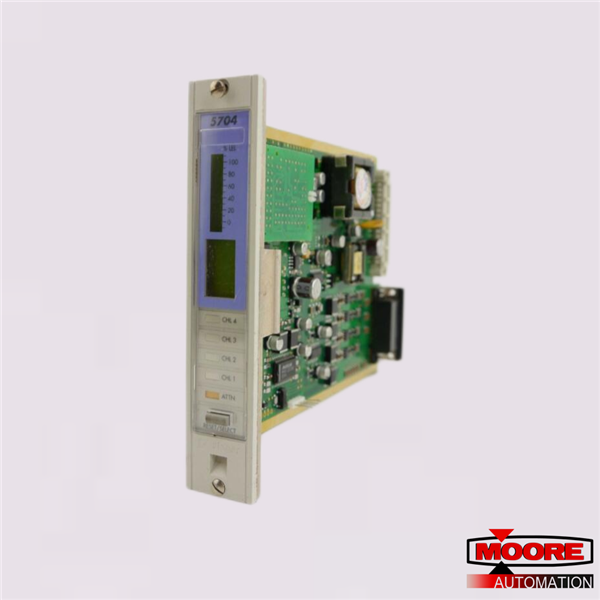

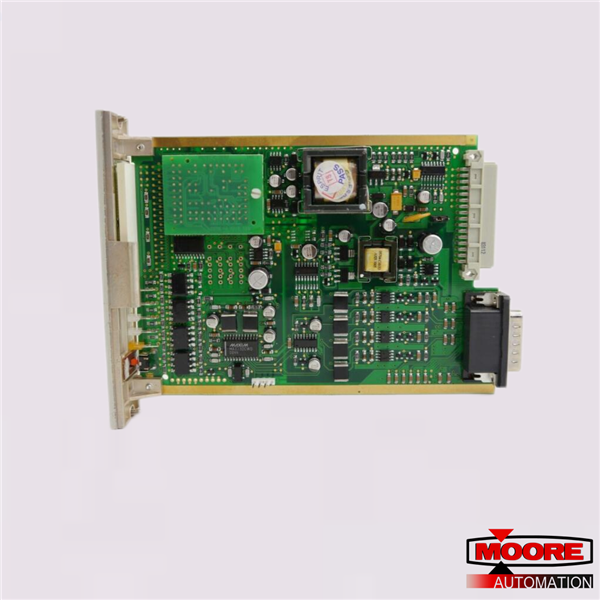

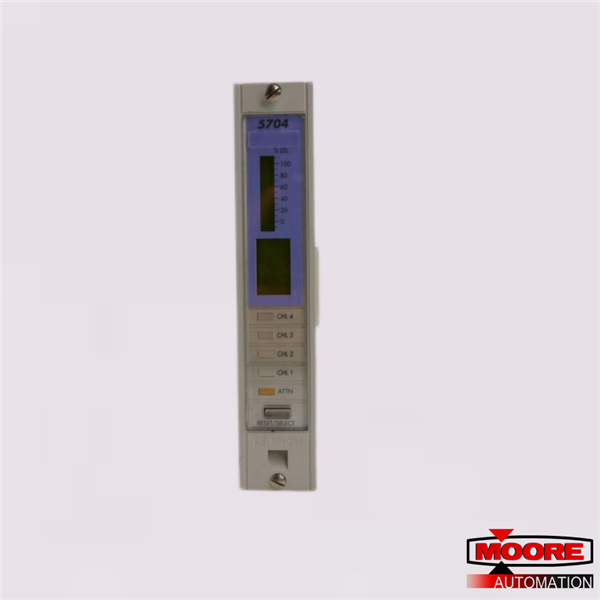

O sistema de controle da série 5704 faz parte da família System 57 e foi projetado para monitorar detectores de gás industriais montados em campo. As principais características do sistema são:
* Fornece até 64 canais de detecção de gás em um subrack padrão de 19'' usando um formato de cartão 3U.
* Fornece até 32 canais de detecção de gás em meio sub-rack de 19'' usando formato de cartão 3U.
* Racks disponíveis para fiação de campo de acesso frontal e traseiro.
* Conexões de campo simples para fios de até 2,5 mm2 (14 AWG).
* Quatro canais por placa de uma polegada de largura.
* Cartões de controle removíveis sem perturbar outras fiações.
* Versões de ponte catalítica ou cartão de controle de entrada de 4 - 20mA.
* Opções de saída de relé de mudança de alarme.
* Opcional operação retardada de relés de alarme.
* Modo multialarme para alarmes mestre, zoneados e votados.
* Saídas de alarme de subida, descida, STEL, LTEL e atualização.
* Inibição remota e reinicialização de entradas por cartão.
* Saídas de monitor isoladas opcionais de 0 a 20 mA ou 4 a 20 mA por canal.
* Fácil de calibrar e operar usando um Cartão de Engenharia dedicado.
* Compatível com EMC
* Tipo de produto: Placa de controle de quatro canais 4 - entrada de 20 mA
* Consumo de energia: 8,3 W (máximo). 7,5 W (típico).
* Tensão de saída alimentada por loop: 24 V isolado ± 5% regulado, máximo de 25 mA para dispositivos alimentados por loop.
* Proteção de Loop: Curto-circuito, tensão de circuito aberto de ±50V.
* Configuração: Fonte de corrente do sensor.
* Faixa de Sinal de Medição: 0 a 25mA (linear).
* Resistência máxima de linha: resistência de loop de 500 ohms incluindo sensor.
* Tensão de ruptura de isolamento: Mais de ± 50 Vcc para sistema 0 V
* Peso: 0,18 Kg
