1336-BDB-SP17D | | Placa de driver de portão PCB

Marca / fabricante:
dimensões:
9.4cm*4cm*7.2cm
peso:
0.3kg
País de Origem: :
United States
Descrição:
PCB Gate Driver Board

Inquérito agora

Fabricante.Número da peça:	1336-BDB-SP17D

Fabricante:

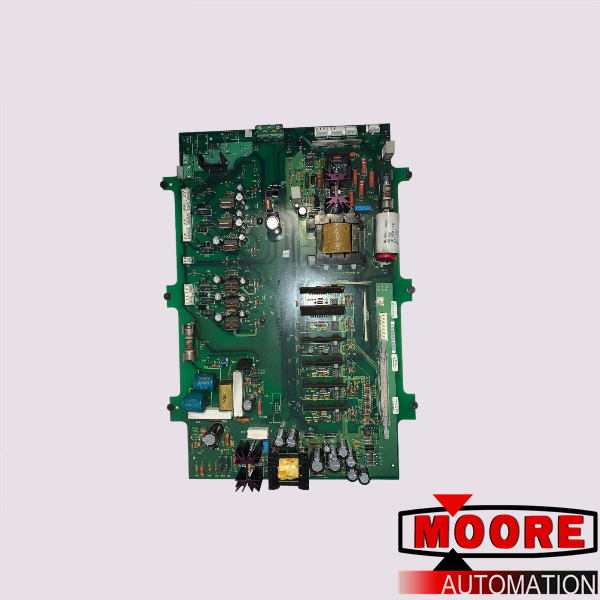

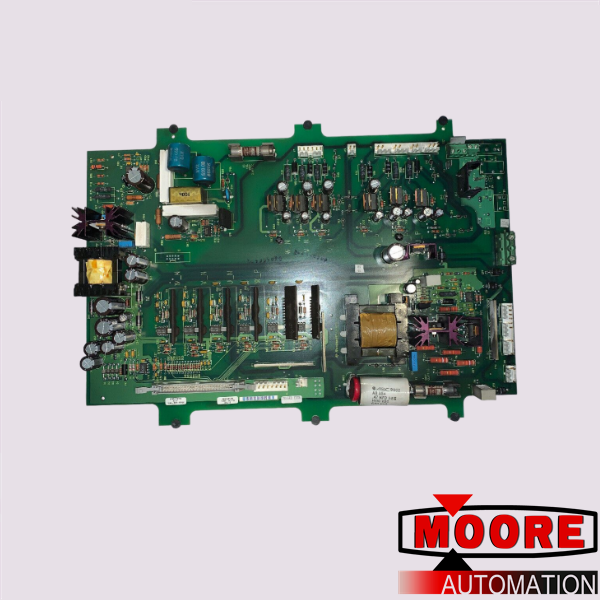

Descrição :	A placa driver de porta PCB 1336-BDB-SP17D é uma placa driver de porta PCB feita para uso com os inversores 1336 PLUS, FORCE, IMPACT e PLUS II e está localizada diretamente abaixo da placa de controle principal do inversor 1336.

Descrição completa:	Sua finalidade é amplificar entradas de baixa corrente da placa de alimentação da placa do driver base. A placa driver de gate 1336-BDB-SP17D foi projetada para uma tensão operacional de 460 Vca (trifásica) e sua potência nominal da placa é de 40 HP

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

A placa driver de porta PCB 1336-BDB-SP17D é uma placa driver de porta PCB feita para uso com os inversores 1336 PLUS, FORCE, IMPACT e PLUS II e está localizada diretamente abaixo da placa de controle principal do inversor 1336. Sua finalidade é amplificar entradas de baixa corrente da placa de alimentação da placa do driver base. A placa driver de portão 1336-BDB-SP17D foi projetada para uma tensão operacional de 460 V CA (trifásica) e sua classificação de potência da placa é 40 HP.

A placa driver de portão PCB 1336-BDB-SP17D é uma placa driver de portão PCB feita para uso com os inversores 1336 PLUS, FORCE, IMPACT e PLUS II e está localizado diretamente abaixo da placa de controle principal do inversor 1336. Sua finalidade é amplificar entradas de baixa corrente da placa de alimentação da placa do driver base.

A placa gate driver 1336-BDB-SP17D foi projetada para uma tensão operacional de 460 Vca (trifásica) e sua potência nominal da placa é 40 HP. Ele possui 7 conectores de jumper rotulados como J2, J6, J7, J8, J9, J10 e J13 e são para conexão à placa de controle principal do inversor 1336, e a placa do driver de porta PCB possui blocos de terminais chamados T4, T6 e T7, com TB4 usado como entrada auxiliar de 24 Vcc.

O 1336-BDB-SP17D é instalado na placa de montagem da placa de controle principal do inversor, seguindo as etapas abaixo. (1) Fixe o 1336-BDB-SP17D aos espaçadores, (2) Prenda a placa PCB à placa de montagem principal girando os 8 parafusos dos espaçadores em ¼ no sentido horário, com um torque de fixação de 26 lb-in (3N-m) , (3) Conecte os conectores J2 a J13 à placa do gate driver PCB 1336-BDB-SP17D, (4) Conecte a placa de controle principal (com a placa do gate driver PCB anexada) ao inversor e ligue o inversor para operação .

O 1336-BDB-SP17D é testado para boas condições de trabalho usando o medidor de teste, e os fusíveis F1 e F3 na placa do acionador do portão são testados para condições abertas. A placa também é testada configurando o medidor de teste para o modo de diodo e testando VR1 a VR6, e a leitura no medidor é comparada com as leituras da tabela padrão.
