1336-SN-SP8A 74101-367-51 | | Placa PCB

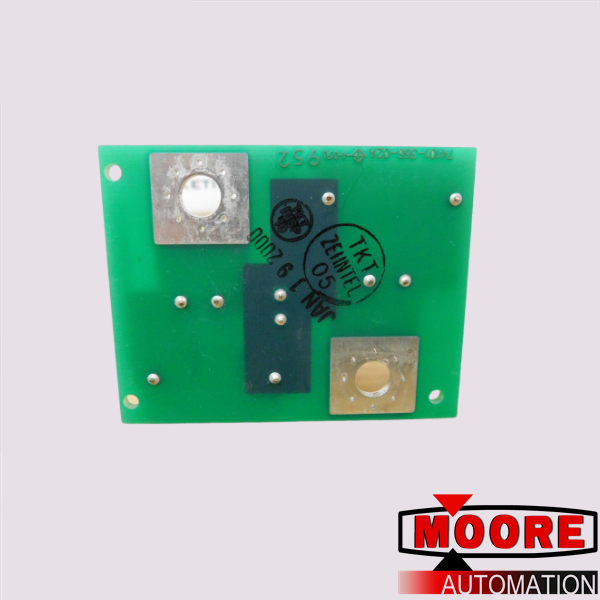

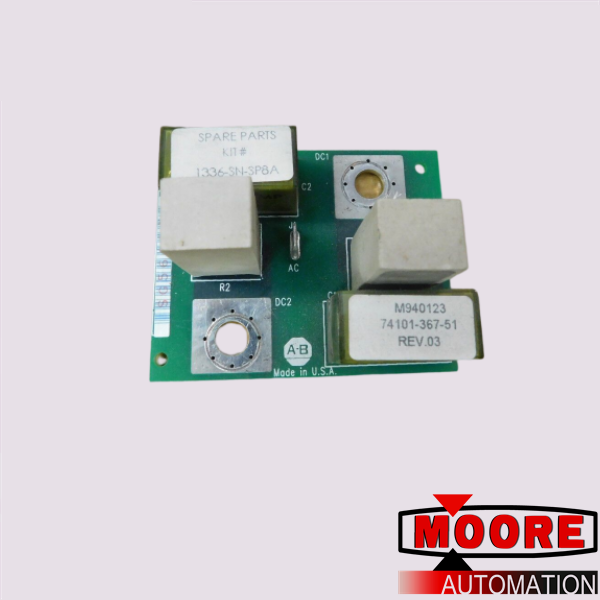

A placa de circuito impresso ou PCB 1336-SN-SP8A também é conhecida como placa amortecedora de conversor. É um conjunto de placa amortecedora de conversor SCR independente. Esta placa amortecedora do conversor está localizada no conjunto do conversor do inversor e serve como uma placa amortecedora substituta para os inversores 1336 Plus, Force, Impact e Plus II. É compatível com as unidades E-Frame.

O conjunto da placa amortecedora do conversor PCB 1336-SN-SP8A consiste em 3 placas amortecedoras, uma placa de montagem de cobre e parafusos espaçadores para instalação. A placa amortecedora do conversor 1336-SN-SP8A é adequada para inversores E-Frame com classificações de tensão de entrada de 230 Volts CA, 460 Volts CA e 575 Volts CA. Também é compatível com os drives 1336 Plus, Force, Impact e Plus II que possuem classificações de potência nominal que variam de 150 a 250 cavalos. A placa amortecedora do conversor 1336-SN-SP8A é compatível com versões anteriores e pode servir como peça de reposição para versões anteriores da placa amortecedora do conversor.

A placa amortecedora do conversor 1336-SN-SP8A é instalada próxima ao módulo SCR dentro do dissipador de calor do inversor 1336. Para instalar a placa amortecedora do conversor 1336-SN-SP8A, primeiro acesse o conjunto SCR (verifique o guia de solução de problemas para os inversores 1336 IMPACT-6.2, 1336 FORCE-6.2 ou 1336 PLUS-6.2) e, em seguida, remova os parafusos que prendem o aquecedor. afundar. Alinhe os orifícios do barramento com a placa de cobre fornecida e fixe a placa amortecedora do conversor ao barramento. Conecte o dissipador de calor seguindo as etapas na ordem inversa do processo de remoção e ligue a energia.
