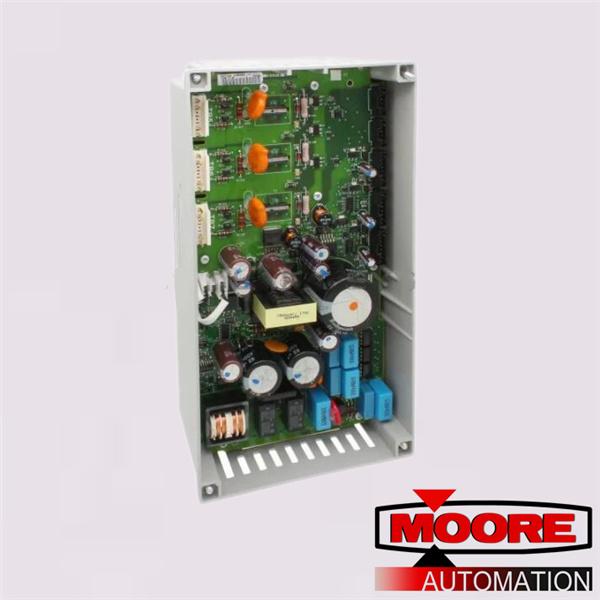

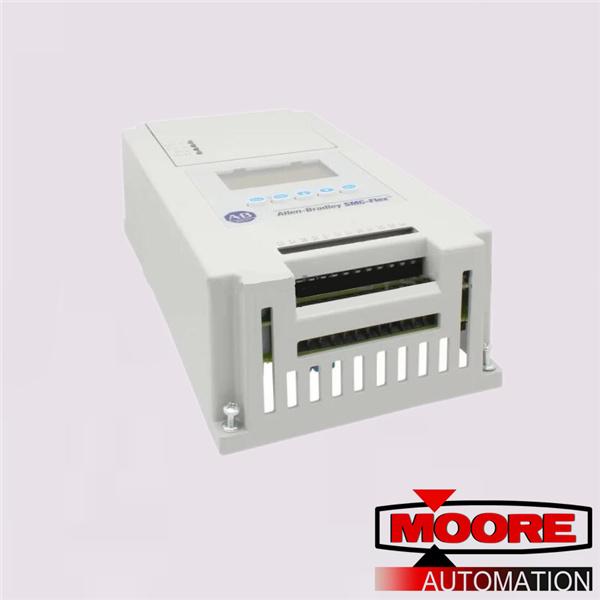

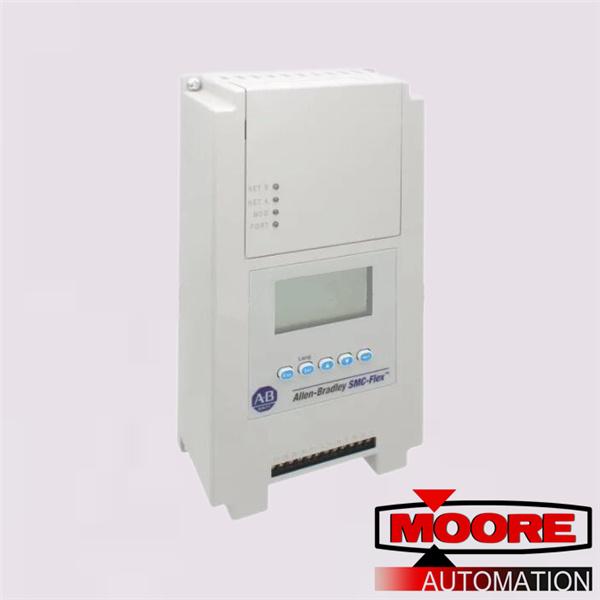

O 150-F361NBD é um controlador de motor inteligente SMC Flex. Este componente é um controlador de estado sólido que possui requisitos de tensão de linha de entrada de 200-460 VCA, trifásico, 50/60 Hertz, tensão de controle de 100 a 240 V CA (unidades de 5 a 480 A) com saída de corrente nominal de 361 amperes, potência nominal de 300 HP a 460 VCA para conexão em linha e 500 HP a 460 VCA para conexão Delta.
O Controlador Inteligente de Motor (SMC) 150-F25NBD é fabricado para implementar partida, parada e controle eficiente de motores, evitando danos devido ao estresse operacional para maximizar as horas operacionais do motor e economizar energia, reduzindo e evitando sinais elétricos indesejados e desnecessários. Ele pertence ao microprocessador e componente de estado sólido da família SMC-Flex de dispositivos de gerenciamento de motores, que também pode ser chamado de soft starter.
Uma fiação adequada deve ser aplicada a este dispositivo. A fiação adequada e a aplicação de torque reduzem o superaquecimento nos terminais do soft starter. Como este é um dispositivo classificado para saída de corrente de 361 Ampere, o kit Lug recomendado para uso é 199-LG1 com comprimento de tira de fio de 18-25 mm. A faixa de tamanho de condutor apropriada é de 25 a 240 mm² ou #6 a 250 MCM. Para o lado da linha, um máximo não. de duas (2) alças por poste. Da mesma forma, o lado Load exige o mesmo. Ao apertar, o torque aplicado ao terminal do fio deve ser de 42 Nm ou 275 lb/pol. Para terminação Lug-Barramento, o aperto deve ser de 28 Nm ou 250 lb/pol.
