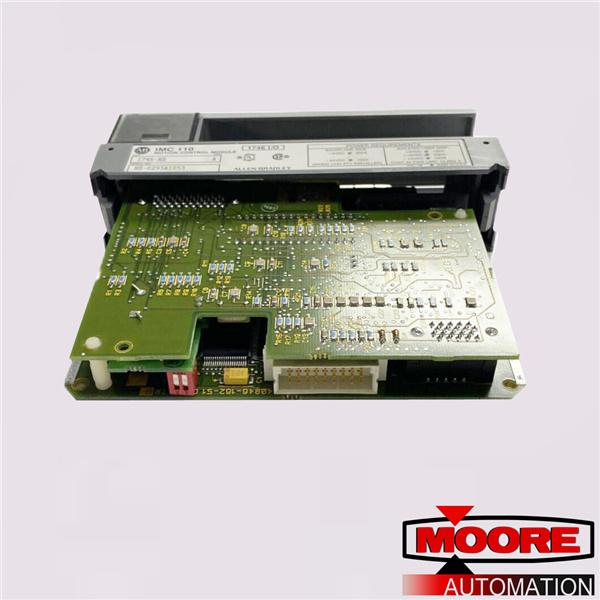

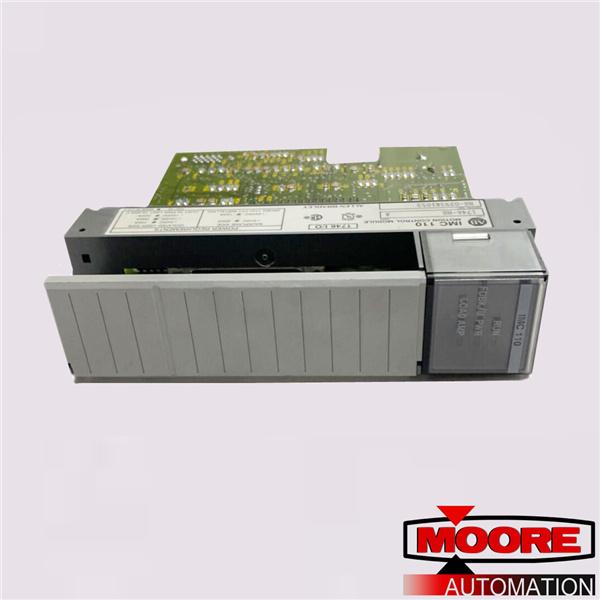

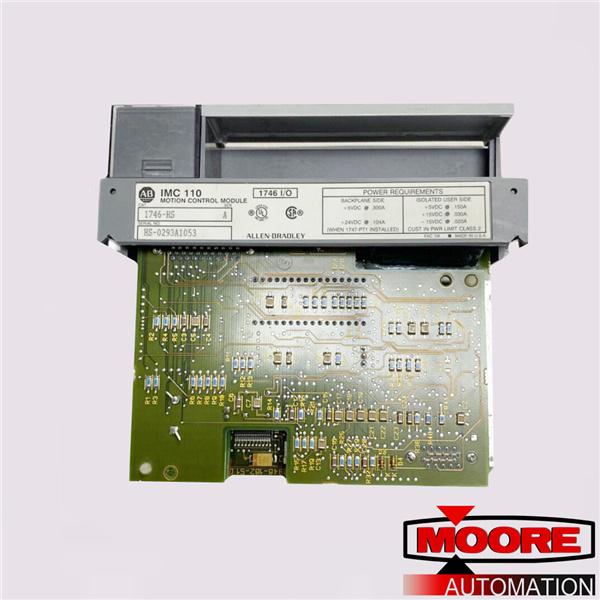

O 1746-HS é um sistema de controle de movimento SLC 500 IMC 110. Este sistema de controle de movimento IMC 110 possui entradas de 24 Volts DC e saídas de 24 Volts DC com uma corrente de backplane (24 Volts) de 104 miliamperes.
O 1746-HS é um módulo de controle de movimento IMC 110 para um sistema SLC 500. Possui 24 Volts de entradas e saídas CC com corrente de backplane de 300 mA a 5 Volts CC e 104 mA a 24 Volts CC. Com uma frequência de entrada de 300 kHz e um tempo de atualização de 4,8 milissegundos, sua resposta ao degrau é de 100 milissegundos para entrada e 2,5 milissegundos para saída. Ele requer um slot para instalação em um chassi de sistema SLC 500 e é compatível com todos os processadores SLC, exceto os processadores SLC 5/01 e SLC 5/02. Dependendo da aplicação para movimentos incrementais, absolutos ou de velocidade, o 1746-HS pode ser programável.
O módulo de controle de movimento 1746-HS usa um sistema de desenvolvimento offline (ODS) que permite ao usuário utilizar um computador compatível para criar, editar e documentar arquivos de parâmetros de máquina ajustáveis ​​(AMP) e linguagem de gerenciamento de movimento (MML). Para comunicação, utiliza uma porta RS-485 para baixar diretamente arquivos AMP e MML. Também suporta a restauração de projetos de backup para uso posterior.
