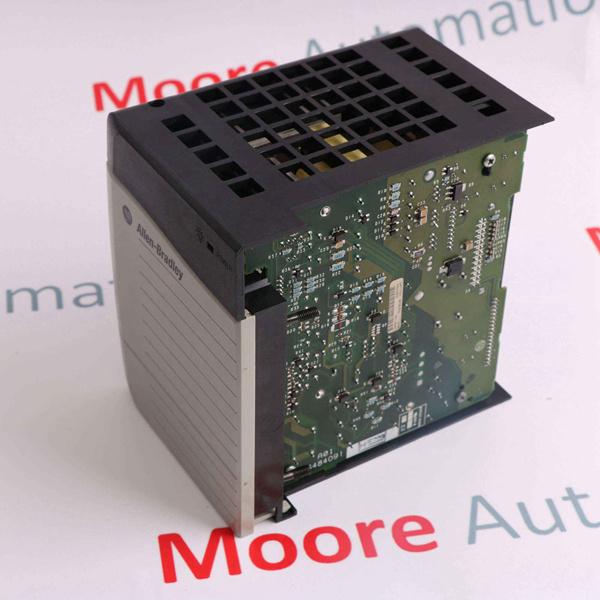

Módulo de E/S 1756-IF4XOF2F

O 1756-IF4FXOF2F é um módulo de E/S de combinação analógica. Este módulo pertence ao sistema ControlLogix, que é compatível com o chassi ControlLogix 1756 e requer o invólucro do bloco terminal removível (RTB) 1756-TBS6H ou 1756-TBCH.

O módulo possui 4 entradas diferenciais de alta velocidade, submilissegundos e 2 saídas de tensão ou corrente de alta velocidade. O módulo possui um display que mostra a integridade do módulo e o estado de operação, como o modo de calibração. A faixa de entrada do 1756-IF4FXOF2F é +/- 10 Volts, 0 a 10 Volts, 0 a 5 Volts e 0 a 20 miliamperes, com uma indicação de excesso de faixa quando o módulo excede essas faixas. A tensão de proteção contra sobretensão é de 30 Volts DC e para corrente é de 8 Volts AC/DC. Sua detecção de circuito aberto é uma leitura positiva em escala total em 1 segundo.

A faixa de saída do módulo é de +/-10 Volts, 0 a 20 miliamperes e possui proteção contra curto-circuito com corrente eletronicamente limitada a 21 miliamperes ou menos. Ele também possui proteção contra sobretensão de 24 Volts DC e detecção de circuito aberto, mas é limitado apenas à saída de corrente (observe que a saída deve ser definida para mais de 0,1 miliamperes).

O 1756-IF4FXOF2F tem classificações de tensão e corrente de 375 miliamperes (a 5,1 Volts DC) e 100 miliamperes (a 24 Volts DC) para seu backplane e -10 a 10 Volts e 4 a 20 miliamperes para entradas e saídas analógicas. O consumo de energia do módulo é de 4,3 Watts e a energia é dissipada em 4,3 Watts para a tensão e 4,7 Watts para a corrente. A dissipação térmica é de 14,66 BTU/hora e 16,02 BTU/hora para tensão e corrente, respectivamente. Seu consumo atual de 5,1 Volts é de 375 miliamperes e 100 miliamperes a 24 Volts. Ele também tem um período de atualização de 300us minutos de tempo de varredura e apresenta varreduras de canal abaixo de milissegundos e amostragem sincronizada em vários módulos.
