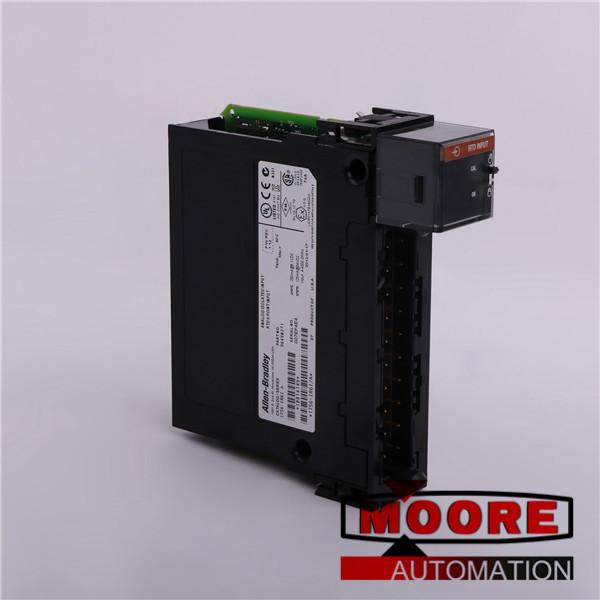

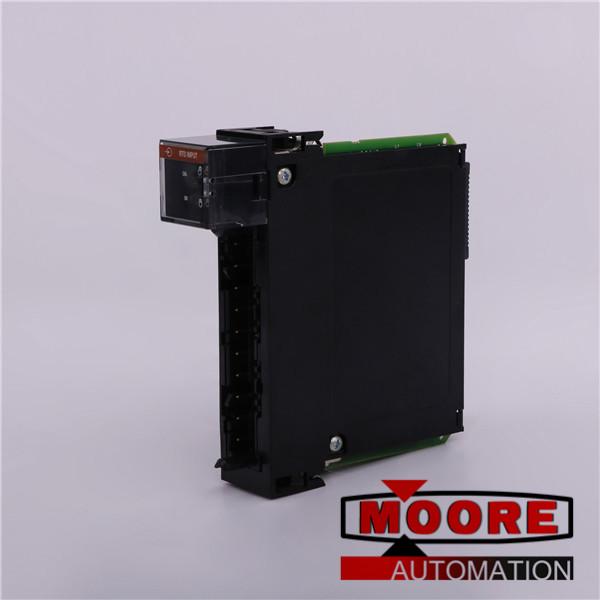

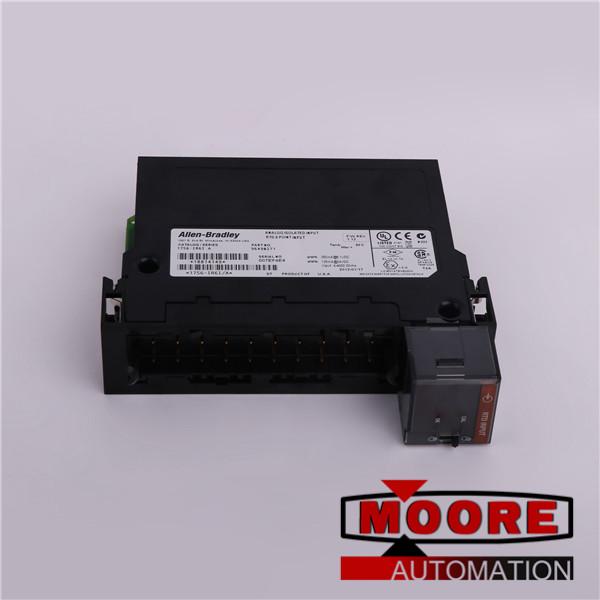

o 1756-ir6i é um módulo analógico de medição de temperatura.este é um módulo analógico usado com sensores detectores de temperatura de resistência (RTD).

o módulo 1756-ir6i fornece dois formatos de dados, como modo inteiro e modo de ponto flutuante.ao escolher o modo inteiro, os recursos integrados são vários intervalos de entrada, filtro de entalhe e amostragem em tempo real.o modo flutuante inclui todos esses recursos com a adição de linearização de temperatura, alarmes de processo, alarmes de taxa e filtragem digital.ele também tem unidade de temperatura selecionável como celsius ou fahrenheit.existem quatro (4) faixas de entrada possíveis para o módulo, incluindo 1 a 487 m ?, 2 a 1000 m ?; 4 a 2000 m?; E 8 a 4000 m?;.essas faixas designam os sinais mínimos e máximos detectáveis ​​pelo módulo.possui seis (6) entradas rtd isoladas individualmente e uma resolução de 16 bits.a resolução real inclui 7,7 m? bit para 1-487 ohms; 15 m? / Bit para 2-1000 ohms, 30 m? / Bit para 4 - 2.000 ohms e 60 m? / Bit para 8 - 4020 ohms.a filtragem de ruído da linha do filtro de entalhe do módulo.certifique-se de escolher o filtro que melhor corresponda à frequência de ruído prevista para o aplicativo.o filtro digital suaviza os dados, eliminando transientes de ruído em cada canal de entrada.

o recurso de amostragem em tempo real do 1756-ir6i permite que o módulo faça multicast dos dados coletados da varredura de todos os seus canais de entrada.para habilitar multicast, configure o período de amostragem em tempo real (rts) e um período de intervalo do pacote solicitado (rpi).
