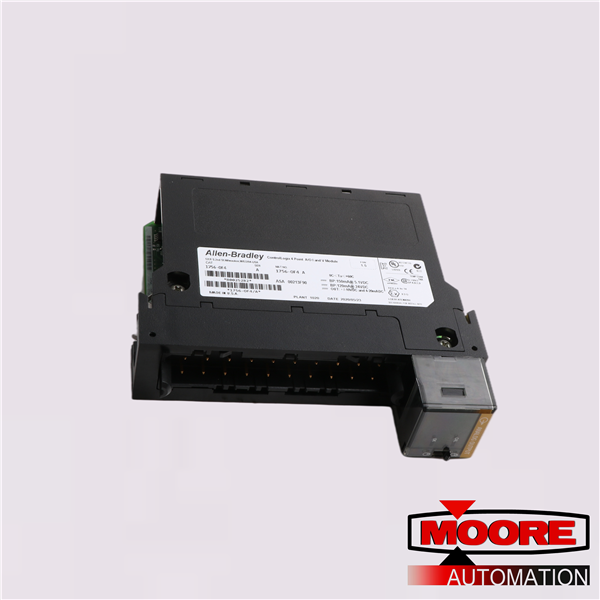

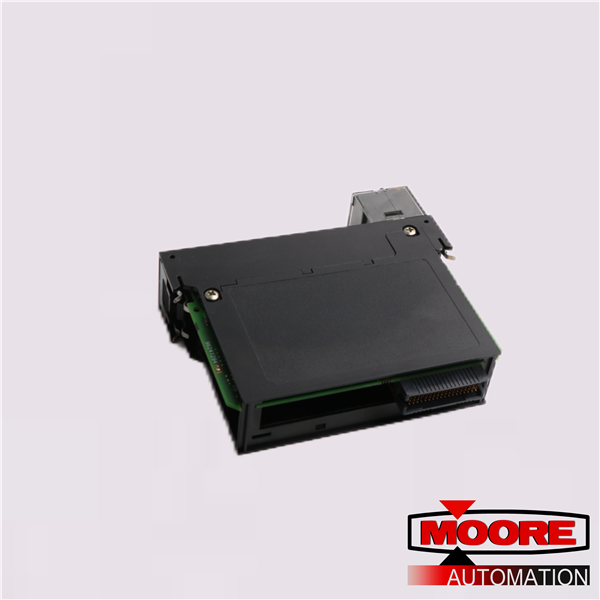

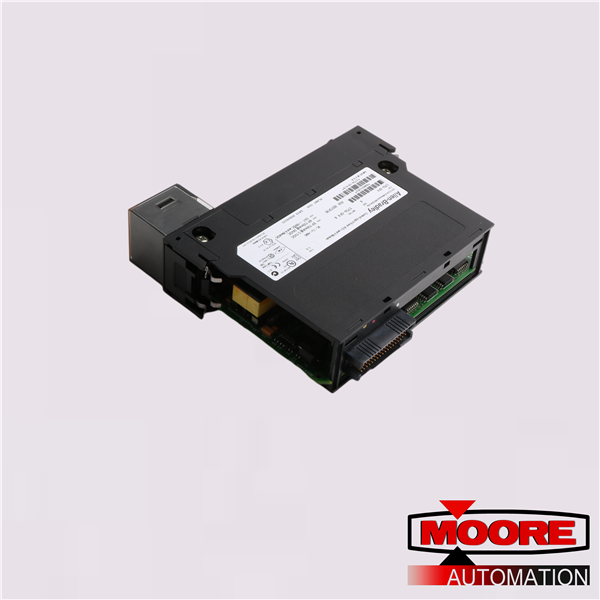

o 1756-OF4 é um módulo de saída analógica de quatro (4) canais controllogix. este módulo tem uma tensão de saída e sinais de corrente com faixas de sinais de -/+ 10VDC e 4-20 ma respectivamente. este módulo é usado para acionar atuadores e dispositivos de modulação. este módulo é instalado diretamente em qualquer rack 1756 controllogix.
o módulo 1756-OF4 é um módulo de saída não isolado controllogix. ele tem 4 saídas de tensão ou corrente disponíveis com uma resolução de corrente de 15 bits em 21 ma, 650 na/bit para uma resolução de tensão de 16 bits em 10.5V, 320 µv/bit. requer um RTB, de 20 pinos ou caixa de bloco terminal removível para conexão com dispositivos de campo. os rtbs compatíveis são o 1756-TBSH e o 1756 -TBNH. é importante garantir que o rack e a fonte de alimentação já tenham sido instalados e aterrados antes de instalar o módulo nele com o rtb.

este módulo de saída apresenta um registro de data e hora de dados, remoção e inserção sob alimentação (RIUP), recursos integrados, resolução do módulo, comunicação produtor/consumidor, e vários formatos de dados. formatos de dados disponíveis para este módulo são o modo de ponto flutuante e o modo inteiro. este módulo também pode transmitir dados de falha e status para o controlador de escuta do proprietário usando os dados do canal.

o módulo 1756-OF4 tem classificações de tensão e corrente de 5.1V DC para o backplane, um máximo de 150 miliampères para 24V DC. tem um consumo de corrente de 150 miliampères a 5.1V e 120 miliamperes a 24 V e uma potência total do backplane de 5.8 W. seu consumo de energia é de 3.7 W de potência do backplane e sua proteção contra sobretensão é de 24V DC. a detecção de circuito aberto do módulo é apenas para corrente output,, mas a saída deve ser configurada para maior que 0.1 miliamperes. ela também possui uma proteção contra curto-circuito que é limitada a 21 miliamperes ou menos.
