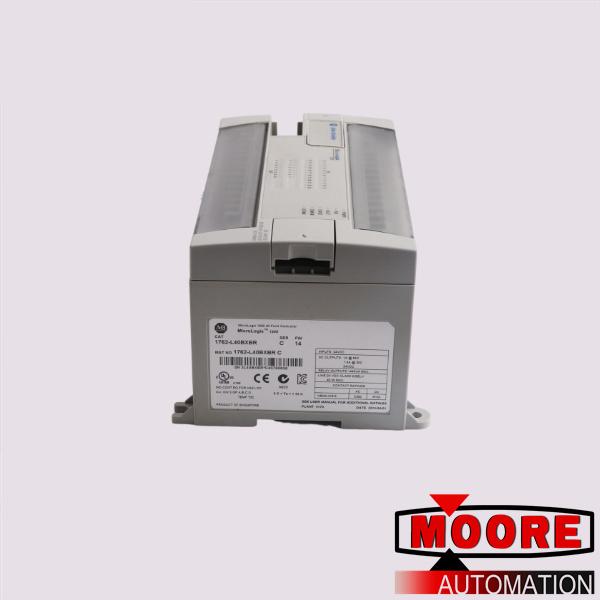

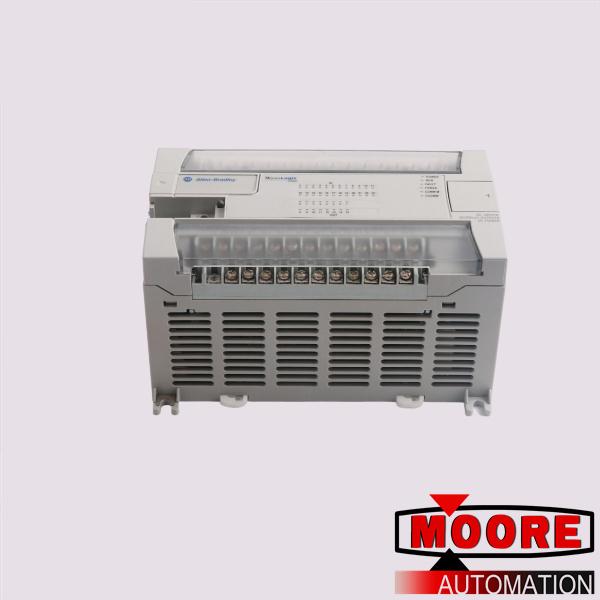

1762-L40BXB |

O 1762-L40BXB é um controlador programável MicroLogix 1200. Este módulo possui 24 entradas e 16 saídas e pesa 2,4 libras. A fonte de alimentação é de 100 a 240 Volts AC em 47 a 63 Hertz. A dissipação de calor deste módulo é de 21 Watts. O uso da fonte de alimentação é de 80 VA. A 5 Volts DC, a saída da fonte de alimentação será de 600 mA, enquanto a 24 Volts DC, a saída da fonte de alimentação será de 500 mA. O tipo de circuito de entrada do 1762-L40BXB é um circuito de 120 Volts CA e o circuito de saída é um tipo de relé / FET.

O 1762-L40BXB tem dois (2) grupos de entrada. O primeiro grupo é para as entradas 0 a 3, enquanto o segundo grupo é para as entradas 4 e posteriores. Para entradas de 0 a 3, a tensão no estado energizado é de 14 a 24 Volts DC, a faixa de tensão no estado desenergizado é de 0 a 5 Volts DC e a frequência operacional é de 0 a 20 kHz. A impedância normal é 3,3 K ?. Para as entradas 4 e acima, a faixa de tensão no estado ligado é de 10 a 24 Volts DC, a frequência de operação é de 0 a 1 kHz e a impedância nominal é de 2,7 K ?. Ambas as entradas 0 a 3 e as entradas 4 e acima têm a mesma corrente de fuga no estado desligado de 1,5 mA. A corrente por grupo do 1762-L40BXB é de 8 Amps. Não exceda a corrente por especificação comum de grupo para evitar danos a este módulo.

Este controlador também é integrado a potenciômetros trimmer, que se destinam principalmente à modificação de dados ou simulação de dados analógicos. Este potenciômetro de compensação pode ser usado como um cronômetro, contador ou registro de simulação analógica. Para modificar o valor do potenciômetro, normalmente é necessária uma pequena chave de fenda, uma chave de fenda de precisão.

Este controlador também é fornecido com um módulo de memória integrado que pode ser substituído por um número de peça equivalente de 1762-MM1. Se o relógio em tempo real for necessário, um módulo de memória 1762-RTC pode ser adquirido. Este módulo opcional substitui o 1762-MM1 integrado. Se ambas as funções forem necessárias, um 1762-MM1RTC pode ser adquirido, o qual combina a funcionalidade de memória e relógio em tempo real. O relógio em tempo real às vezes é necessário em aplicativos em que os carimbos de data / hora são importantes e se o processo controla a máquina ou processos que são executados de acordo com uma programação precisa. O módulo de memória é usado para armazenar o programa do usuário e evitar a exclusão do programa do usuário.
