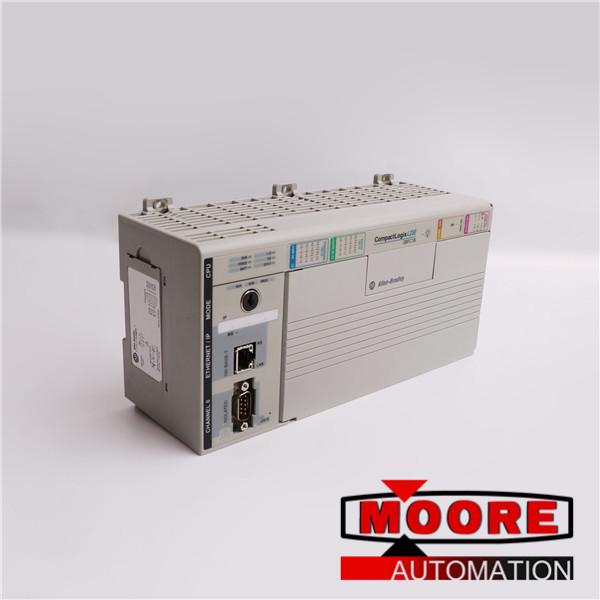

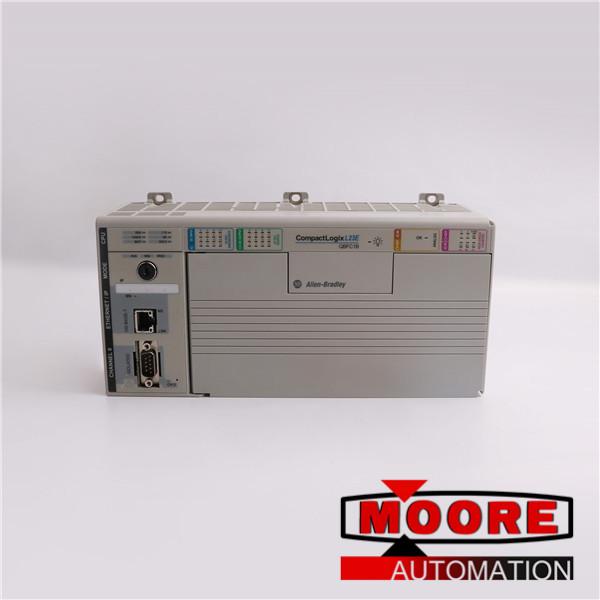

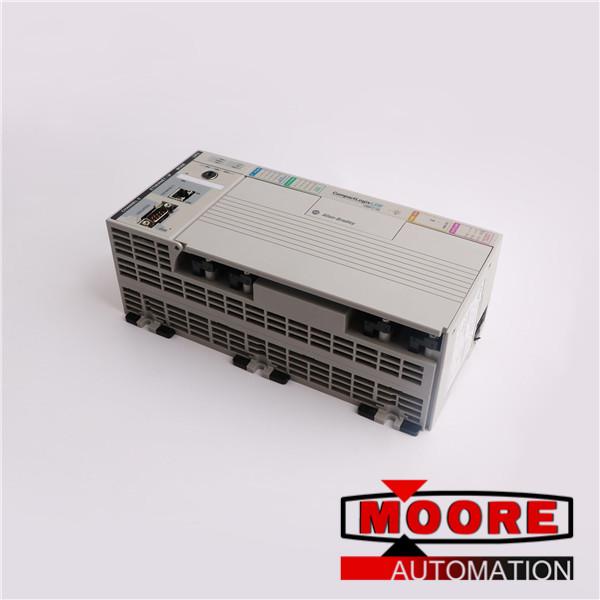

O Controlador em pacote 1769-L23E-QBFC1B é um controlador lógico programável autônomo, robusto e de alto desempenho ou CLP que pode ser usado em qualquer tipo de medição industrial, controle ou aplicação de monitoramento. Ele é projetado com 16 entradas digitais, 16 saídas digitais, uma porta serial RS-232 isolada de 9 pinos, 4 entradas analógicas diferenciais ou de terminação única e 2 saídas analógicas de terminação única, contadores de alta velocidade (semelhante ao 1769 -Módulo HSC), e uma conexão Ethernet através de um soquete RJ45. Até 2 módulos CompactLogix da série 1769 de expansão podem ser adicionados ao controlador lógico programável 1769-L23E-QB1B. A lógica de controle do processo pode ser configurada pelos usuários por meio do software de programação RSLogix 5000 / Automation.

Vários tipos de dispositivos periféricos podem ser adicionados ao controlador em pacote 1769-L23E-QBFC1B, como módulos de E / S de ponto , inversores de frequência variável PowerFlex 40 ou terminais PanelView Plus 600. O uso de um módulo adicional denominado scanner DeviceNet 1769-SDN torna possível configurar uma rede DeviceNet usando a ferramenta de software RSNetWorx. O uso da porta EtherNet / IP integrada do controlador integrado 1769-L23E-QBFC1B torna possível aproveitar o poder da rede Ethernet / IP para fornecer conectividade rápida e confiável do dispositivo com a maioria das plataformas de controle industrial atuais . Isso é possível colocando em camadas o Common Industrial Protocol (CIP) sobre os protocolos padrão da Internet, como TCP / IP e UDP. Usando o cabo de par trançado RJ45 padrão, sem blindagem, Categoria 5, é possível aproveitar uma plataforma Ethernet de alta velocidade para operação half / full-duplex de 10 Mbps ou 100 Mbps. O controlador integrado 1769-L23E-QBFC1B oferece a qualquer máquina pequena ou processo industrial uma ampla gama de funções de controle e monitoramento que antes só estavam disponíveis para os sistemas maiores.
