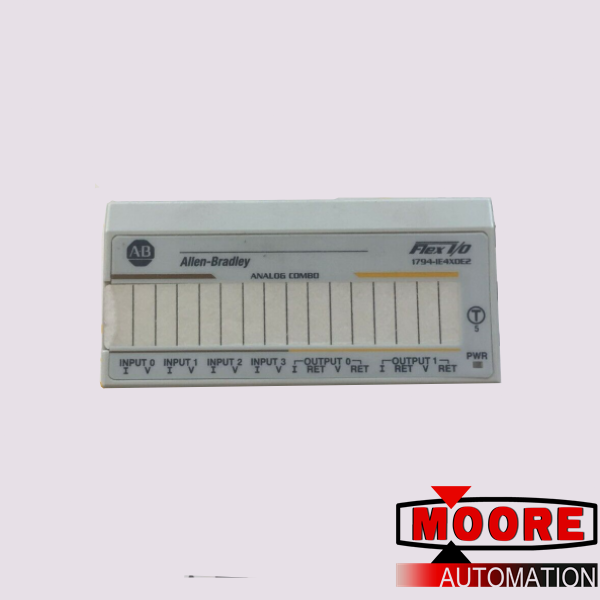

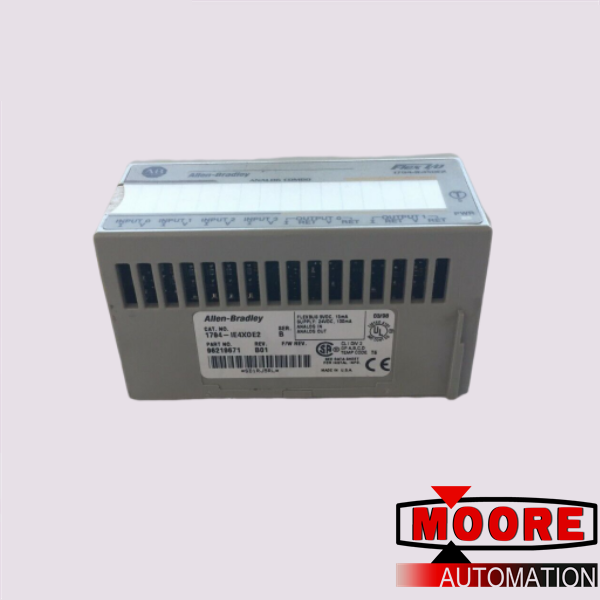

1794-IE4X0E2 | | Módulo de E/S

Marca / fabricante:
dimensões:
8.4cm*6.5cm*8.2cm
peso:
0.3kg
País de Origem: :
United States
Descrição:
I/O module

Inquérito agora

Fabricante.Número da peça:	1794-IE4X0E2

Fabricante:

Descrição :	O 1794-IE4XOE2 é um módulo de E/S analógica de combinação Flex IO. Este módulo possui quatro (4) canais de entrada analógica de corrente e tensão não isolados e de terminação única configuráveis para 0-20 e 4-20 mA e +/-10 VCC e 0-10 VCC, respectivamente.

Descrição completa:	Ele também possui dois (2) canais de saída analógica não isolados de terminação única configuráveis para 0-20 e 4-20 mA e +/- 10VDC. Este módulo requer o uso de unidades base terminais 1794-TB2, -TB3, -TB3S, -TB3T, -TB3TS.

plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473

O 1794-IE4XOE2 é um módulo de E/S combinado. Este módulo faz parte da família de produtos Flex I/O que é popularmente usada para implementar arquitetura de E/S distribuída. O 1794-IE4XOE2 apresenta a capacidade combinada de canais analógicos e de entrada, pois este módulo vem com quatro (4) canais de entrada analógica não isolados de terminação única e dois (2) canais de saída analógica não isolados e de terminação única.

Os canais de entrada analógica são configuráveis para receber sinais de entrada analógicos, como sinais de 0-20 mA e 4-20 mA e sinais de tensão de 0-10 VCC e +/- 10 VCC. Possui um conversor analógico para digital (ADC) integrado usando o método de aproximação sucessiva. Cada canal tem uma taxa de conversão de 256μs com resposta ao degrau de 63% de 9,4 ms para tensão e 18,2 ms para corrente. Possui uma precisão absoluta de 0,20% da escala completa a 25°C. Este módulo salva os dados convertidos em formato de dados justificados à esquerda, complemento 2s de 16 bits.

Os canais de saída analógica são capazes de fornecer sinais de 0-20 mA e 4-20 mA, bem como 0-10VDC e +/- 10VDC. O circuito analógico do módulo de E/S analógica combinada 1794-IE4XOE2 apresenta um conversor digital para analógico (DAC) integrado usando o método de conversão de modulação por largura de pulso. Os dados convertidos são fornecidos com uma precisão de 0,133% da escala completa a 25°C e 0,425% da escala completa a 25°C.

O módulo 1794-IE4XOE2 contém 4 entradas de terminação única e não isoladas. A resolução para entradas unipolares é de 12 bits, enquanto a resolução para entradas bipolares é de 11 bits. O formato dos dados é complemento de 2 de 16 bits justificado à esquerda. O tipo de conversão suportado pelo módulo 1794-IE4XOE2 é a conversão de aproximação sucessiva. O terminal de corrente de entrada pode ser selecionado entre 4 a 20 miliamperes ou 0 a 20 miliamperes. O terminal de tensão de entrada pode ser selecionado entre ±10 Volts e 0 a 10 Volts.

O módulo 1794-IE4XOE2 contém 2 saídas de terminação única e não isoladas. O tipo de conversão é modulação por largura de pulso. A carga atual na saída de tensão é de 3 miliamperes (máximo). As dimensões do módulo 1794-IE4XOE2 são 1,8 x 3,7 x 2,1 polegadas. A energia necessária é de 24 Volts DC (19,2 a 31,2 Volts DC) com 70 miliamperes de corrente a 24 Volts DC. A dissipação térmica máxima é de 13,6 BTU/hora e a dissipação máxima de energia é de 4 Watts a 31,2 Volts DC.
