2198-D020-ERS3 | | Módulo de eixo duplo

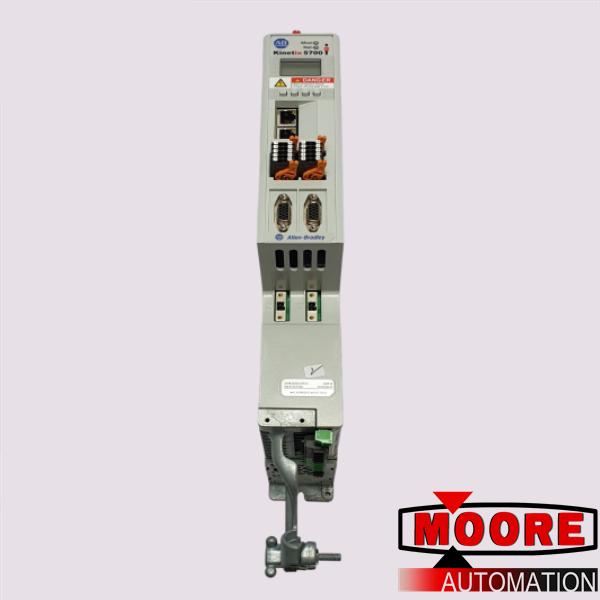

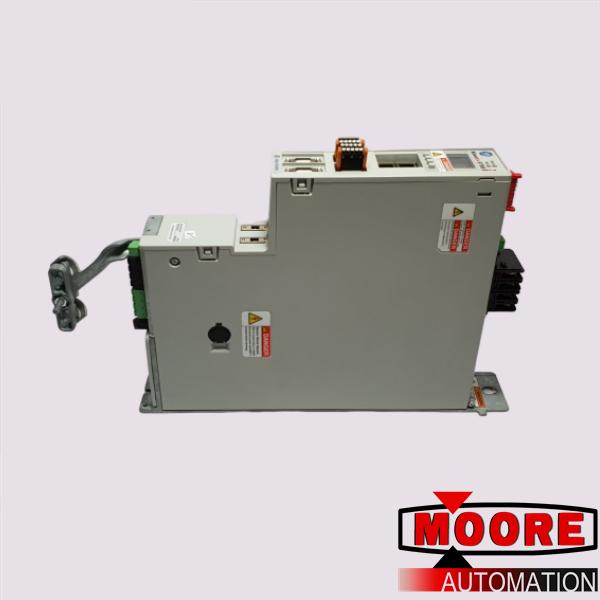

O 2198-D020-ERS3 é um servo-drive de eixo duplo Kinetix 5700. Ele incorpora o inversor com um recurso de segurança conectado e integrado que é uma função safe torque-off (STO) e classificações de segurança SIL CL3 e PLe. Ele também fornece suporte para feedback de codificador Hiperface e DSL. Suas portas Ethernet duplas fornecem suporte para topologias lineares e de anel de nível de dispositivo (DLR). Ele usa comissionamento de fio único e sem ajuste, simplificando a instalação e economizando espaço.

O inversor 2198-D020-ERS3 possui uma largura de módulo de 55 mm. Tem dimensões de 9,92 x 2,17 x 14,09 pol. e pesa 9,17 libras. Ele tem uma corrente de saída contínua e de pico de 8A e 20A em valores RMS (raiz quadrada média) e 11,3A e 28,2A em valores de 0pico, respectivamente. A saída de potência contínua em 324 - 528 V RMS trifásico é de 5,5 kW. Possui frequência PWM de 4 kHz e capacitância interna de 330 ?F.

O servoconversor 2198-D020-ERS3 possui design simples, poderoso e compacto para máquinas que exigem contagens de eixos grandes e maior potência. O inversor possui um recurso integrado de movimento e segurança por meio da rede EtherNet/IP, tornando-o ideal para uso em máquinas de grande porte. Com seu controle de motor de alto desempenho e menor tempo de integração, ele encontra aplicação em diversos setores, como bebidas, máquinas de fraldas, máquinas de sacos, máquinas de construção de pneus, carregadores de bandejas, etc.

O 2198-D020-ERS3 é um módulo de eixo duplo que pertence ao sistema servo Kinetix 5700. Este módulo de eixo possui uma interface de comunicação Ethernet dupla que pode ser usada para implementar controle de movimento sobre Ethernet I/P e conectar-se a topologias lineares e de anel de nível de dispositivo (DLR). Este servodrive de eixo duplo possui um recurso de segurança integrado e é capaz de realizar ajustes avançados por meio da tecnologia de ajuste em tempo real Load Observer.

O módulo de eixo duplo 2198-D020-ERS3 tem uma potência de saída contínua de 5,5 kW, corrente de saída contínua (rms) de 8,0 A, corrente de saída contínua de (0-pk) 11,3 A, corrente de saída de pico (rms) de 20,0 A e Corrente de saída de pico (0-pico) de 28,2 A. A largura de banda máxima suportada pelo módulo para loop de velocidade é 400 Hz para loop de velocidade e 1000 Hz e 4 kHz para loop de corrente, enquanto a frequência de modulação por largura de pulso (PWM) é 4kHz.
