Fabricante.Número da peça: |
22F-D013N114
|
|
|
Fabricante: |
|
|
|
Descrição : |

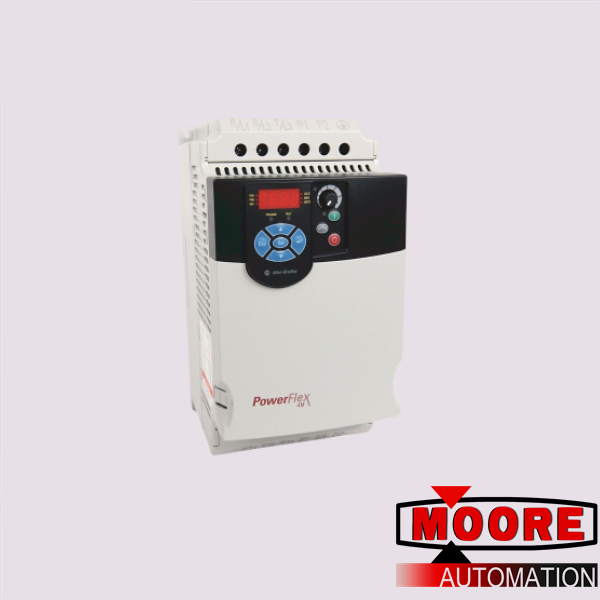

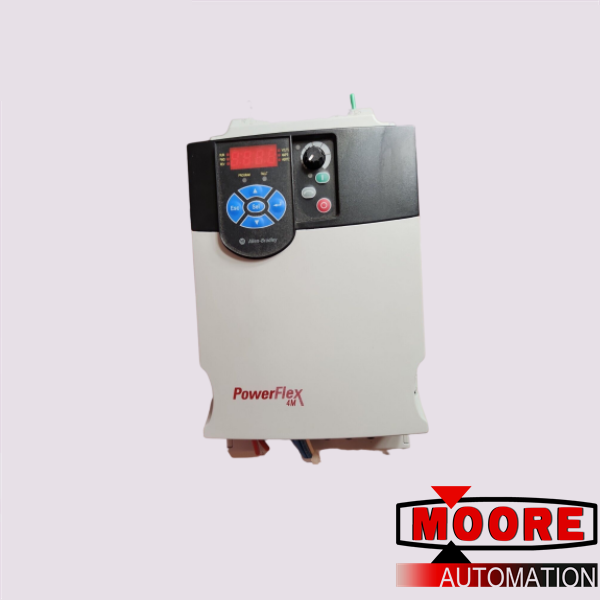

O inversor / Automation 22F-D013N114 é um conversor de frequência ajustável da série de inversores PowerFlex 4M. É um dos inversores PowerFlex da série 4M que vem com um filtro integrado compatível com CE.
|
|
|
Descrição completa: |
O conversor de frequência 22F-D013N114 suporta tensão de entrada e saída CA trifásica. Sua faixa de tensão de entrada está entre 380 e 480 Volts AC (+/-10%) e sua faixa de tensão de saída está entre 0 e 460 Volts AC. O conversor de frequência 22F-D013N114 vem com um freio IGBT interno. |
plcsale@mooreplc.com + 86 18030235313 dddemi33 2851195473
O inversor PowerFlex 4M 22F-D013N114 é um conversor de frequência ajustável de 7,5 cavalos (5,5 quiloWatts) e uma tensão de entrada trifásica entre 380 e 40 Volts CA. O 22F-D013N114 é classificado para gabinete NEMA Tipo 1 (IP20). Este conversor de frequência funciona com motores de indução trifásicos e pode operar com motores de 7,5 HP (5,5 kW). Os inversores CA operam com PWM senoidal (modulação por largura de pulso). Este inversor PowerFlex 4M produz um sinal de frequência variável PWM (modulado por largura de pulso) trifásico, fornecendo velocidade ajustável para motores de indução CA.
As tensões de entrada operacionais do PowerFlex 4M 22F-D013N114 vão de 380 a 480 Volts CA e 15,4A para uma alimentação trifásica. A tensão de saída é ajustável de 0 a 460 Volts AC e a frequência pode ser ajustada de 0 a 400 Hertz no modo programável do módulo. O AC Drive tem uma eficiência típica de 97,5%. A precisão no valor de configuração de frequência é de 0,05% para um sinal de entrada digital e 0,5% para um sinal analógico. O inversor PowerFlex 4M opera sob um algoritmo de saída Sine Weighted PWM, produzindo uma frequência portadora de 2 kHz a 10 kHz.
O desempenho avaliado é baseado em uma frequência de 4 kHz. A regulação de velocidade é do tipo malha aberta com compensação de escorregamento. As temperaturas ambientais ideais de operação deste módulo 22F-D013N114 variam de -10 a 50 graus Celsius com uma faixa de umidade relativa de 0% a 95% sem condensação. O inversor vem com uma ventoinha de resfriamento para esta potência, permitindo que o PowerFlex 4M se resfrie por convecção forçada. A unidade suporta vibração até o limite de 1 G. Deve ser instalado em área protegida de quaisquer vapores ou gases voláteis e o armazenamento do ventilador deve ser em área livre de atmosfera corrosiva.
As entradas de controle do PowerFlex 4M 22F-D013N114 podem ser configuradas com entradas analógicas ou digitais. Suas opções de entrada digital incluem uma entrada de controle local, uma entrada de frequências predefinidas, uma entrada Jog, uma entrada de protocolo RS485, uma entrada de segunda aceleração ou desaceleração, uma entrada auxiliar de falha e uma entrada de eliminação de falha. As entradas analógicas incluem uma (1) entrada isolada de 0 a 10 Volts com 4 a 20 mA. Este inversor opera vários modos de parada, como Rampa, Parada por Inércia, Freio CC e Rampa para Parada. O PowerFlex 4M também pode ser conectado a resistores externos. Este inversor tem capacidade de sobrecarga de 150% por até 60 segundos e 200% por 3 segundos.
