2711P-RN8 | | módulo de comunicação

Sobre o produto

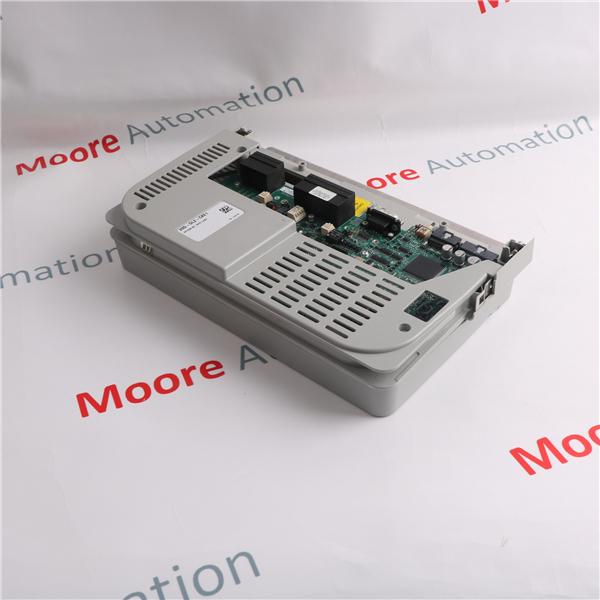

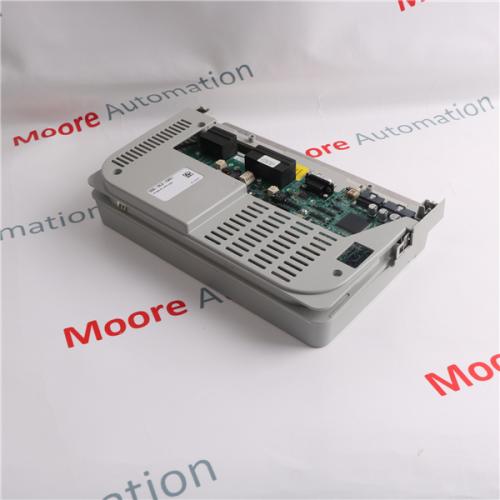

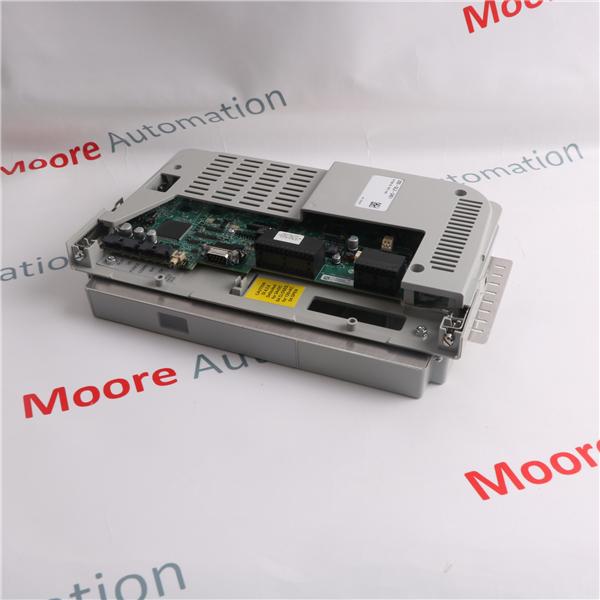

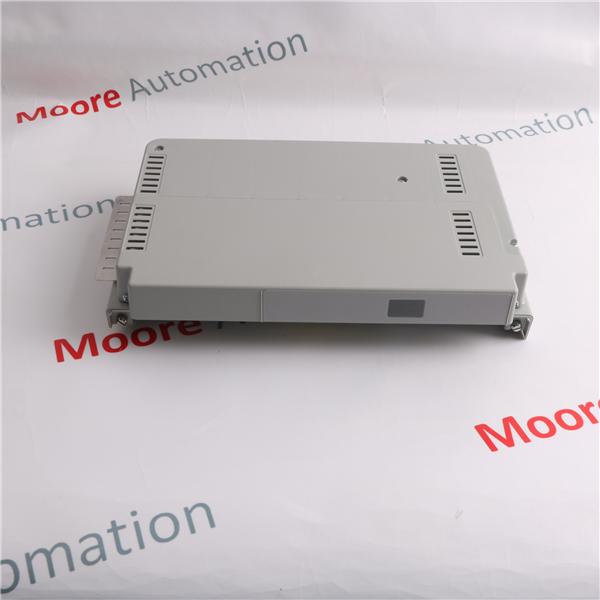

O módulo 2711P-RN8 é um módulo de comunicação DH+ para terminais das séries 400 e 600 da linha de produtos PanelView Plus. A tecnologia de rede DH+ foi projetada para aplicações industriais. É uma tecnologia de rede fácil de implementar que permite uma comunicação simples entre computadores, PLCs e SLCs. O cabo recomendado para uso com conexões com controladores SLC-5/04 é um cabo trançado blindado como o cabo 1770-CD. O cabo recomendado para conexões com controladores PLC-5, PLC-5C e PLC-5E é um cabo trançado blindado (como o 1770-CD). O cabo recomendado para conexões com controladores ContolLogix como o módulo 2711P-RN8 é um cabo trançado blindado (como o 1770-CD). O cabo 1770-CD pode ser encomendado em incrementos de 30,5 metros (100 pés).

O cabo 1770-CD é um cabo axial duplo Belden 9463 que possui material condutor de cobre estanhado 20 AWG com diâmetro de 0,038 polegadas, 2 condutores que são usados ​​para a construção do cabo, uma capacitância de cabo de 19,7 pF/pé, um cabo nominal indutância de 0,12 uH/pé, uma impedância de cabo de 78 Ohms e a atenuação do cabo em 1, 10, 50, 100, 200 e 400 MHz é 0,6, 2,1, 5, 7,5, 11 e 16 dB/100 metros, respectivamente. O peso do cabo é de 36 libras por 1.000 pés. A tensão de tração máxima recomendada é de 48 libras e o raio de curvatura mínimo é de 2,4 polegadas. Durante o armazenamento, o módulo 2711P-RN8 deve ser mantido em uma área com temperatura ambiente entre -13 e 158 graus Fahrenheit. Para uma operação ideal, a faixa de temperatura ambiente deve ser mantida entre 32 e 131 graus Fahrenheit. Os limites inferior e superior recomendados para a umidade relativa sem condensação são 5 e 95%, respectivamente. A altitude máxima de operação para o módulo 2711P-RN8 é de 2.000 metros.
