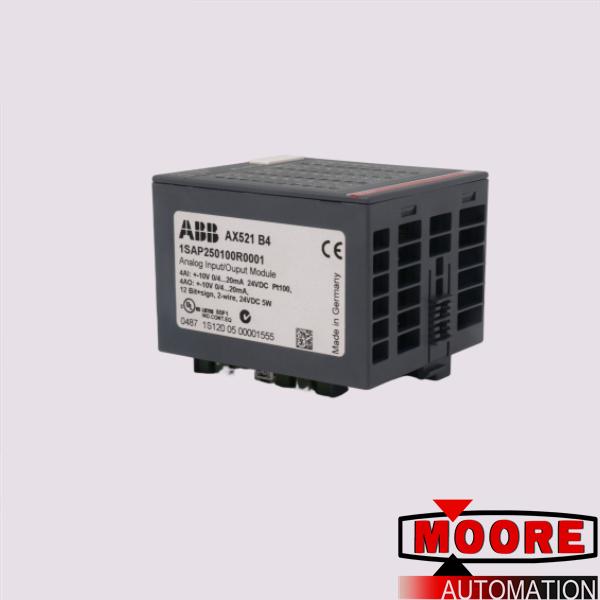

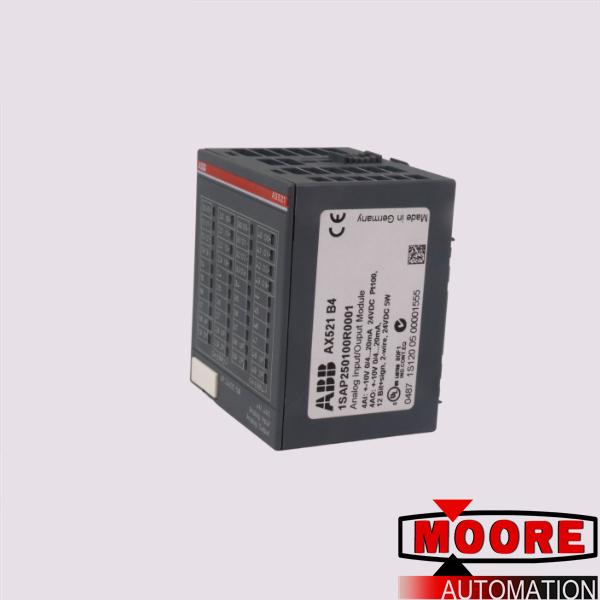

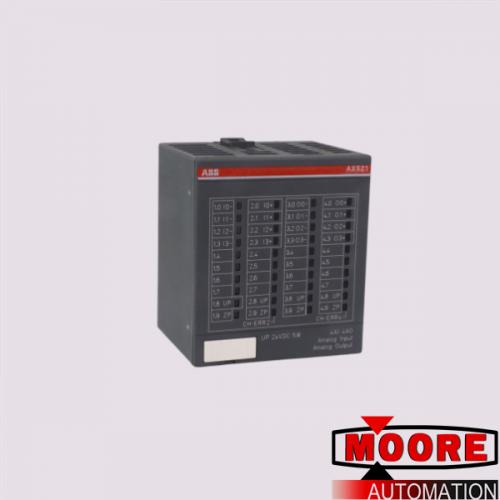

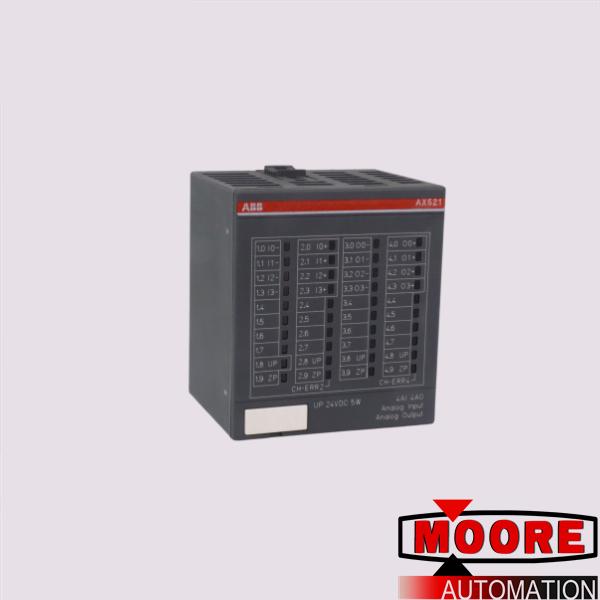

AX521 | ABB | 1SAP250100R0001

Marca

ABB

Série do Fabricante

AC500

Tipo de saída

Digital

Uso / Aplicação

PLC

Grau de proteção

IP20

Módulos de entrada analógica

Descrição

AI810

8 ch., 1 grupo de 8 ch., Único terminado com retorno comum, 0 (4) -20 mA, 0 (2) -10 V, 12 bits

AI815

8 canais, 1 grupo de 8 canais, terminação única com retorno comum, 0 (4) -20 mA 0 (1) -5 V, 12 bits, interface HART,

fonte de alimentação do transmissor

AI820

4 ch., 1 grupo de 4 ch., Diferencial bipolar, ± 0 (1) -5 V, ± 0 (2) -10 V, ± 0 (4) -20 mA, 14 bits + sinal

AI825

4 ch., Retornos separados, bipolar isolado, ± 0 (2) -10 V, ± 0 (4) -20 mA, 14 bits + sinal

AI830A

8 canais, 1 grupo de 8 canais, Pt100, Ni100, Ni120, Cu10, resistor 0-400 Ohms, 14 bits, 3 fios

AI835A

8 ch., (Junção de referência 7 +), 1 grupo de 8 ch., TC tipos B, C, D, E, J, K, L, N, R, S, T, U, -30… 75 mV , 15 bits

AI843

8 ch. + ref. junção, 1 grupo de 8 canais, tipos de TC: B, C, E, J, K, L, N, R, S, T, U, -30… 75 mV, 16 bits, diagnóstico estendido

AI845

8 ch., 1 grupo de 8 ch., Único terminado com retorno comum, 0 (4) -20 mA 0 (1) -5 V, 12 bits, diagnóstico estendido,

Interface HART, fonte de alimentação do transmissor

AI890

8 canais, 1 grupo de 8 canais, final único com retorno comum, 0 (4) -20 mA, 12 bits, fonte de alimentação do transmissor

AI893

8 ch. (7 + junção de referência), 1 grupo de 8 ch., TC tipos B, C, E, J, K, L, N, R, S, T, U, 10… 80 mV. RTD: Pt50-1000, Ni100-500, Cu10-100, resistor 0-4000 Ohms, 3 fios. 15 bits + sinal

AI895

8 canais, 1 grupo de 8 canais, terminação única com retorno comum, 4-20 mA, 12 bits, interface HART, fonte de alimentação do transmissor

Módulos de Saída Analógica

Descrição

AO810V2

8 canais, 1 grupo de 8 canais, 0 (4) -20 mA, 14 bits, carga: máx. 850 Ohms (à prova de curto-circuito)

AO815

8 canais, 1 grupo de 8 canais, 4..20 mA, 12 bits, carga: máx. 750 Ohms (à prova de curto-circuito), interface HART

AO820

4 canais, retornos separados, bipolar isolado, + -0 (2) -10 V, + -0 (4) -20 mA, 12 bits + sinal, carga: máx. 550 Ohms (corrente) / ≥2 kOhms (tensão) , à prova de curto-circuito

AO845A

8 canais, 1 grupo de 8 canais, 4-20 mA, 12 bits, carga: máx. 750 Ω (à prova de curto-circuito) diagnóstico estendido, interface HART

AO890

8 canais, 1 grupo de 8 canais, 0 (4) -20 mA, 12 bits, carga: máx. 725 Ohms (à prova de curto-circuito)

AO895

8 canais, 1 grupo de 8 canais, 4-20 mA, 12 bits, interface HART, carga: máx. 725 Ohms (à prova de curto-circuito)
