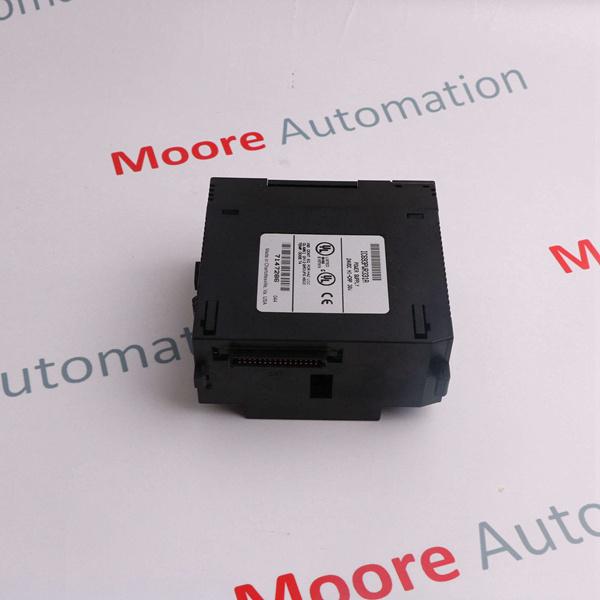

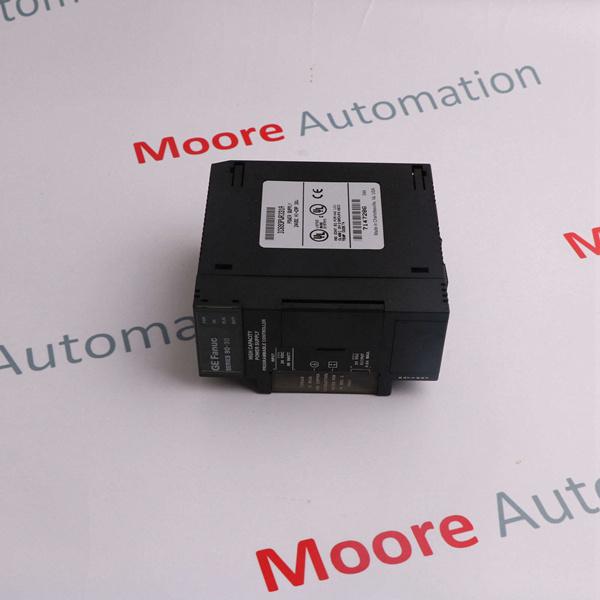

Fonte de alimentação padrão General Electric IC693PWR322J

A GE Fanuc IC693PWR322 é uma fonte de alimentação padrão. Esta fonte de alimentação é de 30 Watts e requer uma tensão de entrada de 24 a 48 VCC. Esta fonte de alimentação possui três (3) saídas como +5VDC; +24VDC isolado e saída de relé +24VDC.

A GE Fanuc IC693PWR322 é uma fonte de alimentação padrão 24/48 VDC. A unidade padrão, que não inclui bateria, foi projetada para funcionar com uma entrada nominal de 12 V CC ou 48 V CC e tem uma saída de 30 watts. Esta unidade pode ser montada em um slot de fonte de alimentação padrão através de qualquer placa de base PLC IC693. Embora seja capaz de manter todas as saídas (dentro das especificações) com tensões de entrada tão baixas quanto 18 VCC, ele não iniciará com tensões de entrada iniciais inferiores a 21 VCC. Esta fonte de alimentação fornece três saídas separadas. Estas são saídas de relé de +5 VCC, +24 VCC para circuitos de alimentação em qualquer módulo de saída de relé IC693 e alimentação isolada de +24 VCC para módulos de entrada.

Ao usar esta fonte de alimentação, os usuários podem calcular os requisitos de energia específicos para sua aplicação. Para fazer isso, primeiro você precisa determinar a carga total de saída verificando as especificações listadas no Manual de Instalação e Hardware do PLC IC693. Isso mostrará as especificações de módulos individuais. A carga total de saída deve ser multiplicada por 1,5 para determinar o valor da potência de entrada.

Para calcular o requisito de corrente de entrada, divida a potência de entrada pela tensão da fonte operacional. Como a tensão da fonte operacional pode variar, você deve usar a tensão de entrada medida ou estimada mais baixa para determinar a corrente de entrada máxima. Os operadores que estão fazendo esse cálculo também devem levar em consideração os requisitos de corrente de surto de inicialização e permitir uma margem de variação de 10 a 20%.
