Configuração:
• Eixo duplo
• Opção de link MACRO: Fibra óptica
• Fase: 3
Características:
Quatro entradas digitais a 24 VCC
Quatro saídas digitais com 0,5 A a 24 VCC
Interface MACRO RJ45
Uma entrada de encoder secundário de quadratura por eixo

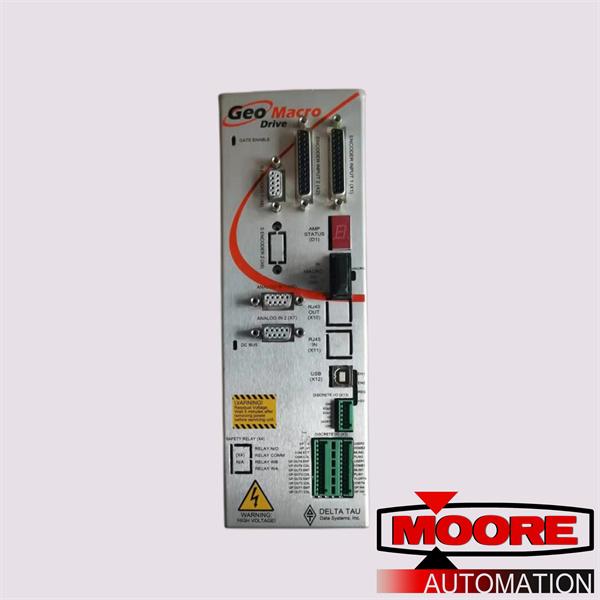

O inversor da série Geo MACRO faz interface com o controlador através do anel de fibra óptica MACRO 125 Mbit/seg ou RJ45 (padrão), aceitando valores de comando numéricos e retornando valores de feedback numérico através do anel. A operação normal do anel permite a escolha de enviar comandos PWM, comandos de torque, comandos de velocidade ou comandos de posição. O Geo MACRO Drive aceita muitos tipos de feedback de posição do motor para controle de loop e feedback para o controlador mestre. A E/S pode ser transmitida no anel para integração de alto nível, como limites, sinalizador inicial e pontos de E/S de uso geral. Normalmente, os Geo MACRO Drives são comandados por uma placa Turbo PMAC2 Ultralite, UMAC ou QMAC System, fornecendo uma solução conveniente para controle distribuído ou centralizado usando uma conexão de fibra óptica ou RJ45.
