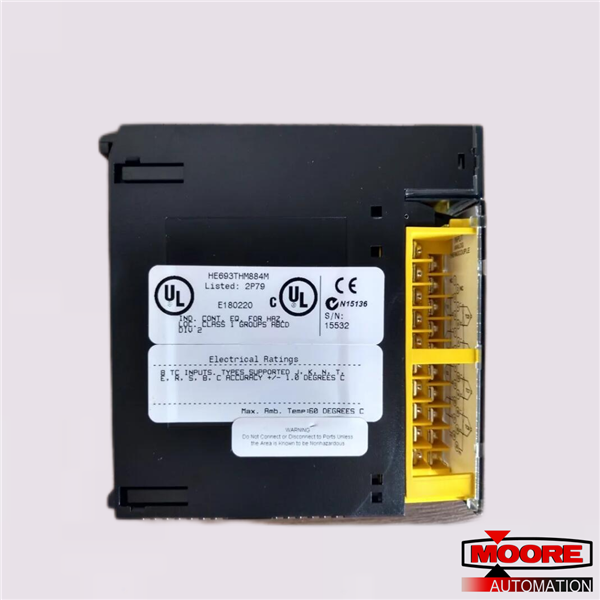

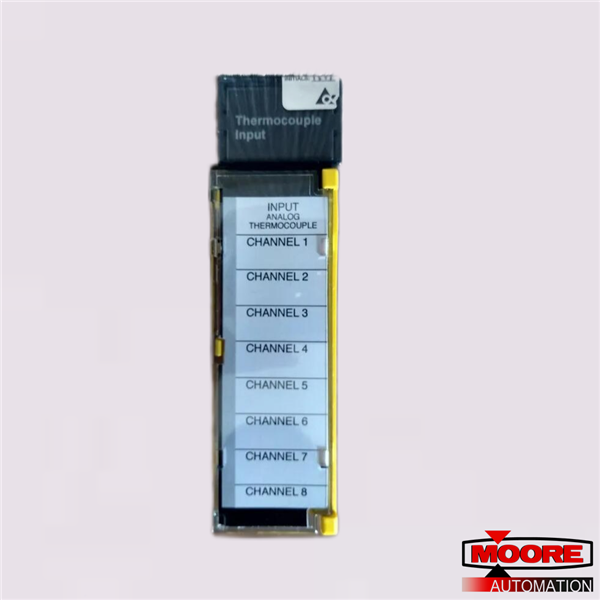

O HE693THM884 permite que sensores de temperatura do termopar sejam conectados diretamente ao PLC sem o uso de processamento de sinal externo, como transdutores, transmissores, etc. Todo o processamento analógico e digital do sinal do termopar é realizado no módulo. Este módulo de alta resolução (0,1°C) pode reportar valores para a tabela de E/S do PLC em incrementos de 0,5°C, 0,5°F, 0,1°C ou 0,1°F. O módulo possui oito canais de termopares atribuídos a registros de entrada de 8% AI. Existem 16 bits de alarme %I, um alarme de circuito aberto e um alarme de setpoint para cada canal. Os pontos de ajuste de alarme são definidos para cada canal através de registros de 8%AQ. Os bits de alarme de circuito aberto para cada canal correspondem aos primeiros oito bits%I sucessivos, e os pontos de ajuste de alarme para cada canal correspondem aos segundos oito bits%I sucessivos.
Consumo de energia 100mA @ 5VDC
Número de canais 8
tipos suportados J, K
Faixa de entrada (Temp.) J: -210 a +760°C / K: -270 a +1372°C
Resolução 0,1°C
Precisão Tipo J, nominal + / -1°C / -210 a +760°C
Precisão Tipo K, nominal + / -1°C : -2°C / -100 a +1000°C : -200 a +1372°C
Pontos de E/S necessários 8 %AI, 8%AQ, 16%I
Impedância de entrada >20Mohms
Máximo O/L sustentado +/- 35V
Rejeição de modo comum >100dB
Tipo de conversão A/D Integração de 18 bits
Tempo de conversão A/D 5 ms
Taxa de varredura 40 canais por segundo
Temperatura operacional 0 a 60°C (32 a 140°F)
Umidade relativa 5% a 95% sem condensação
