Honeywell FC-RUSIO-3224 Módulos IO universais
O módulo RUSLS-3224 possui 32 canais IO seguros universais com função de canal configurável; a configuração é feita no Safety Builder. O usuário pode atribuir a execução das lógicas da aplicação ao módulo RUSLS-3224 para um ou mais FLDs relacionados; isso é chamado de resolução lógica. A configuração da resolução lógica é feita no Safety Builder. O módulo RUSLS-3224 pode ser utilizado em aplicações até SIL 3, em conformidade com IEC 61508/61511.
O módulo RUSLS-3224 possui os seguintes recursos:
32 canais IO universais que podem ser configurados para controlar DI, AI, DO, AO
⢠qualquer tipo de sinal de campo IO deve ser conectado apenas às duas conexões do canal universal aplicável no IOTA
⢠conceito de processador redundante comprovado em uso que atende aos requisitos de segurança SIL 3 em operação de canal único
⢠solução lógica que permite a proteção localizada de equipamentos sob controle (EUC)
⢠memória redundante para programas de sistema e aplicativos
⢠um link de comunicação dedicado entre esses processadores
⢠um link de comunicação redundante com o módulo parceiro (em configuração redundante)
⢠um link SM RIO baseado em Ethernet para o Controlador SM na rede por meio de switches dedicados; o link SM RIO utiliza um protocolo dedicado
⢠monitorar a temperatura da eletrônica
⢠uma função ESD configurável via canal 32 para funções dedicadas relacionadas à segurança
⢠watchdogs com função testada que: monitoram e/ou controlam: - monitoram o tempo de ciclo e a tensão de alimentação - controlam a função ESD e erros de memória

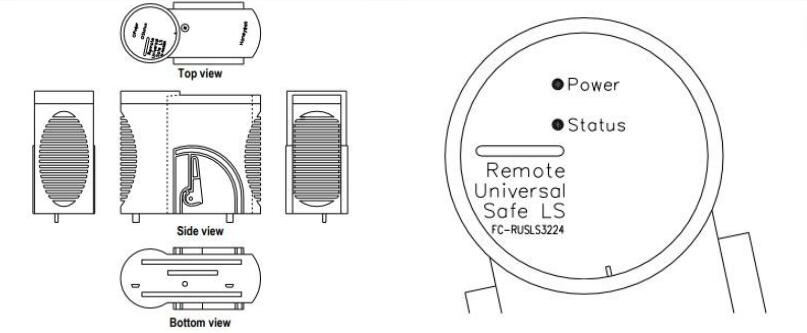

⢠Indicadores LED na frente do módulo para indicação de energia e status de integridade
⢠relógio em tempo real para registro de data e hora de Sequência de Eventos (SOE) com resolução de 1 ms
Resolução lógica
O RUSLS-3224módulo é capaz de resolver lógica. A resolução lógica pelo módulo permite a proteção localizada do equipamento sob controle (EUC). Isto é conseguido pela execução da lógica de aplicação (FLDs) atribuída ao módulo. A configuração do Remote Universal Safe Logic Solving é feita no SafetyBuilder; para obter detalhes relevantes, consulte a Referência de software. A proteção localizada oferece benefícios distintos. Uma grande vantagem é que a resolução lógica do módulo RUSLS-3224 não é afetada quando:
⢠a comunicação com o Gerente de Segurança é perdida,
⢠O Safety Manager sofre um desligamento.
|
Especificação |
Detalhes |
|
Fabricante |
Honeywell |
|
Número do produto |
FC-RUSIO-3224 |
Tipo de Produto |
Dispositivo remoto Universal Safe IO (32 canais, 24 Vcc) |
|
Temperatura operacional (módulo externo) |
â40°C a +70°C (â40°F a +158°F) |
|
Temperatura operacional (módulo interno) |
â40°C a +90°C (â40°F a +194°F) |
|
Temperatura de armazenamento |
â40°C a +85°C (â40°F a +185°F) |
|
Umidade relativa |
10% a 95% (sem condensação) |
|
Grau de poluição |
Grau de poluição 2 ou superior |
|
Aprovações |
CE; UL, TUV pendente |
|
Tensão de alimentação |
24 Vcc, -15% a +30% |
|
Corrente de alimentação |
Máx. 300mA (sem carga de campo) |
|
Proteção contra polaridade reversa |
Diodo paralelo (queima o fusível) |
|
Dimensões (C x L x A) |
7,24cm x 16,51cm x 14,5cm |
|
Peso |
0,7kg |
|
