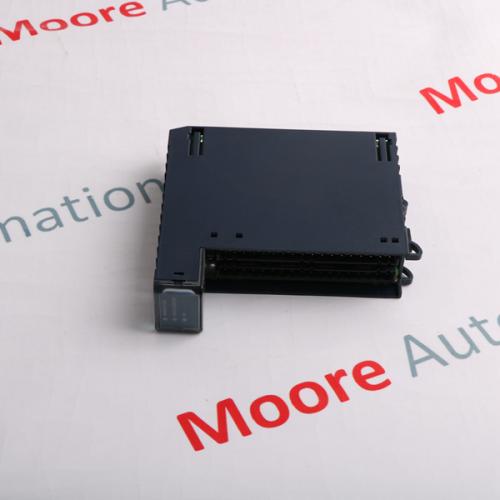

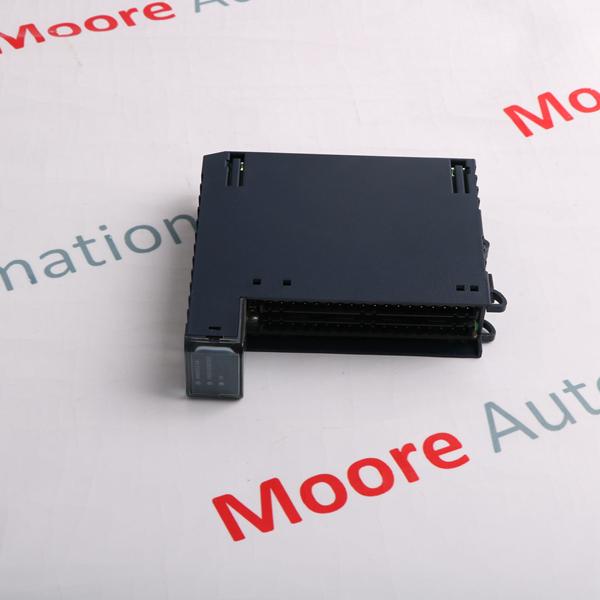

IC695ALG600 | General Electric | Módulo de entrada

Fabricante

GE Fanuc

Series

Versamax

Número da peça

IC695ALG600

Tipo de Produto

Módulo de entrada termopar

Número de Canais

8

Resolução de entrada

11 a 16 bits

Dissipação de energia

5,4 Watts

Requisitos de energia do painel traseiro

400 mA a 5 V, 350 mA a 3,3 V

Impedância de cabo RTD

25 ohms

Comprimento do fio RTD

1000 pés

Tempo de detecção de circuito aberto

5 segundos no máximo. A detecção de circuito aberto está disponível para todas as configurações, exceto corrente de +/- 20 mA, corrente de 0-20 mA e tensão de +/- 10 V.

Sobretensão máxima

+/- 14,5 VCC contínuo

Sobrecorrente máxima

28 mA contínuo

Rejeição de ruído no modo normal

95 dB mínimo @ 50/60 Hz com filtro de 8 Hz

85 dB mínimo @ 50/60 Hz com filtro de 12 Hz

Rejeição de ruído de modo comum

120dB mínimo @ 50/60 Hz com filtro de 8 Hz

110dB mínimo @ 50/60 Hz com filtro de 12 Hz

Tempo de estabilização para 5% da escala total (dependente do filtro de entalhe)

<80 mS

Precisão calibrada em 25 ° C

Melhor que 0,1% da faixa (exceto 10 ohm CU RTD)

A precisão depende do filtro A / D, formato de dados, ruído de entrada e temperatura ambiente.

Intervalo de calibração

12 meses típico para atender às especificações de precisão ao longo do tempo. O módulo permitirá que o deslocamento do usuário seja aplicado como um ajuste de calibração periódico.

Desvio de deslocamento de entrada com temperatura

3,0 milliohm / ° C máximo

2,0 uV / ° C máximo

Ganho de deriva com a temperatura

50 ppm / ° C típico (90 ppm / ° C máximo)

Erro de módulo acima da faixa de temperatura total

0,5% do intervalo típico (depende do intervalo)

1,0% do alcance máximo

Tempo de varredura do módulo (dependente do filtro de entalhe)

(Assume 2 ADCs funcionando em paralelo, sem CJC ou resistência do condutor) 10 ms por canal × 4 canais = 40 ms (filtro de 1K Hz)

127 ms por canal × 4 canais = 508 ms (filtro de 8 Hz)

Os canais desabilitados não são verificados, reduzindo o tempo de verificação.

Método de conversão de módulo

Sigma-delta

Tensão de isolamento canal a canal

grupo para grupo

bloco de terminais para painel traseiro / chassi

Opto-isolado, transformador isolado

Canal + -12,5Vdc para canal Tc / V / I / RTD

250 VAC contínuo / 1500 VAC por 60 segundos 250 VAC contínuo / 1500 VAC por 60 segundos
