Modelo LCM100-4M/ 3M/ 2MT
Método de acionamento Tipo de ímã móvel, motor linear com núcleo plano
Precisão de posicionamento de repetição +/-0,015 mm (controle deslizante único) rato i / largura 0,1 mm (diferença mútua entre todos os controles deslizantes) MNatm 2
Escala Tipo eletromagnético / resolução 5 um
Velocidade máxima 3000 mm/seg
Aceleração máxima 2G Velocidade
máx. carga útil 15 kg Ncte a Nate 4
Impulso nominal 48 N
Comprimento total do módulo 640 mm (4M)/ 480 mm (3M) / 400 mm (para circulação 2MT) Carga
máx. número de módulos combinados 16 (comprimento total: 10240 mm)
Máx. número de controles deslizantes 16 (quando 16 módulos são combinados)
Min. passo entre os controles deslizantes 420 mm
Diferença de altura mútua entre os controles deslizantes 0,08 mm
Tamanho máximo externo da seção transversal do corpo w136,5 mm×A 155 mm (incluindo o controle deslizante)
Método de rolamento 1 trilho guia / 2 blocos (com retentor)
Peso do módulo 12,5 kg ( aM) / 9,4 kg (3M)/ 7,6 kg(2MT)
Peso do controle deslizante 2,4 kg / 3,4 kg (quando o módulo de esteira é usado.)
Comprimento do cabo 3 m / 5m

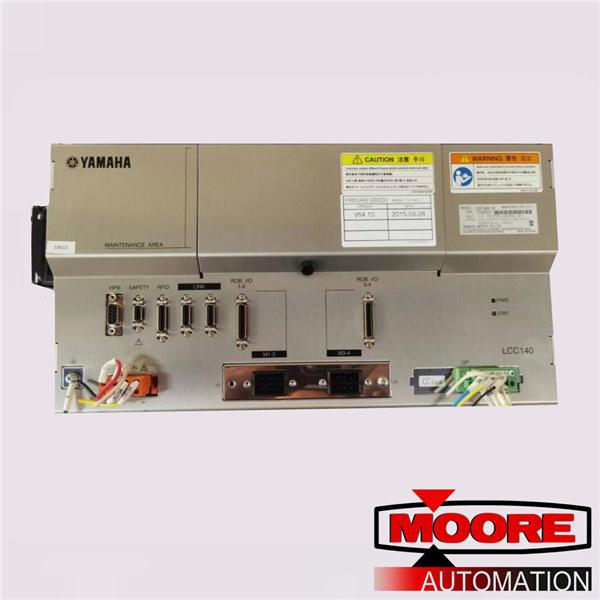

Controlador LCC140
