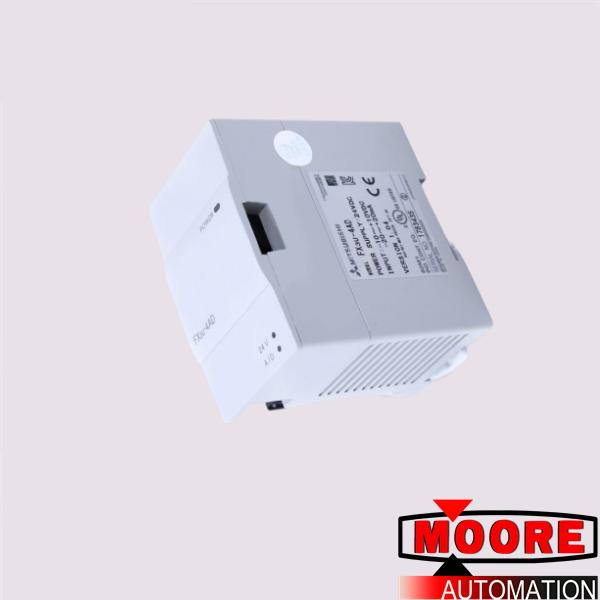

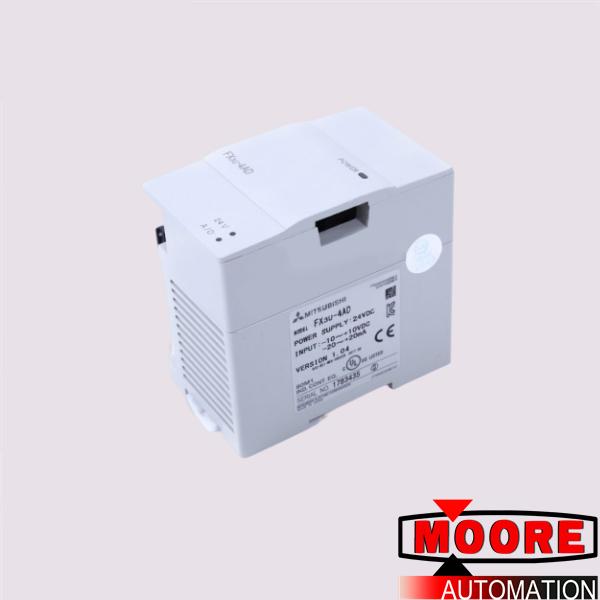

Módulo de saída analógica MITSUBISHI FX3U-4AD

Módulo de saída analógica MITSUBISHI FX3U-4AD

• Entrada máxima absoluta de tensão de entrada: ± 15 V
• Entrada atual: ± 30 mA
• Características de entrada: O modo de entrada (entrada de tensão/corrente) pode ser definido para cada canal.
• Saída digital Entrada de tensão: binário de 15 bits + sinal de 1 bit
• Entrada atual: binário de 14 bits + sinal de 1 bit
• resolução Entrada de tensão: 0,32 mV (20 VX 1/64000)
• Entrada de corrente: 1,25 µA (40 mA X 1/32000)
• Precisão geral Entrada de tensão: Temperatura ambiente 25°C ± 5°C ± 0,3% (± 60 mV) contra fundo de escala 20 V Temperatura ambiente 0°C a 55°C ± 0,5% (± 100 mV) até fundo de escala 20 V
• Entrada de corrente: Temperatura ambiente 25 ° C ± 5 ° C: ± 0,5% (± 200 µA) para escala completa 40 mA, o mesmo para entrada de 4 mA e 20 mA (± 200 µA) Temperatura ambiente 0 ° C a 55 ° C ± 1% contra fundo de escala 40 mA 400 µA), o mesmo também ao inserir 4 mA a 20 mA (± 400 µA)
• Tempo de conversão A/D: 500 µs X Número de canais utilizados (5 ms X número de canais utilizados quando 1 ou mais canais de filtros digitais são utilizados)
• Método de isolamento: . Isolamento entre a parte de entrada analógica e o sequenciador por fotoacoplador. Isolamento entre a entrada analógica e a fonte de alimentação por conversor DC/DC. Sem isolamento entre cada canal
• Número de pontos de E/S ocupados: 8 pontos (pode contar entrada ou saída)
• Fonte de alimentação: DC 5 V 110 mA (fonte de alimentação interna do sequenciador) DC 24 V ± 10% 90 mA (fonte de alimentação externa)
• Temperatura ambiente: 0 a 55°C. ... Operando -25 a 75°C. ..... Salvar
• Umidade relativa: 5 a 95% UR (sem condensação).... em operação
• Antivibração Quando o trilho DIN é instalado Frequência: 10 a 57 Hz: Uma amplitude: 0,035 mm X, Y, Z 10 vezes em cada direção (80 minutos no total)
• Frequência: 57 a 150 Hz: Aceleração: 4,9 m/s 2 X, Y, Z 10 vezes em cada direção (80 minutos no total)
• Frequência de instalação direta: 10 a 57 Hz: Uma amplitude: 0,075 mm X, Y, Z 10 vezes em cada direção (80 minutos no total)
• Frequência: 57 a 150 Hz: Aceleração: 9,8 m/s 2 10 vezes nas direções X, Y, Z (80 minutos no total)
• Resistência ao impacto: 147 m/s 2 , tempo de trabalho 11 ms, três vezes nas direções X, Y, Z com pulsos senoidais de meia onda
