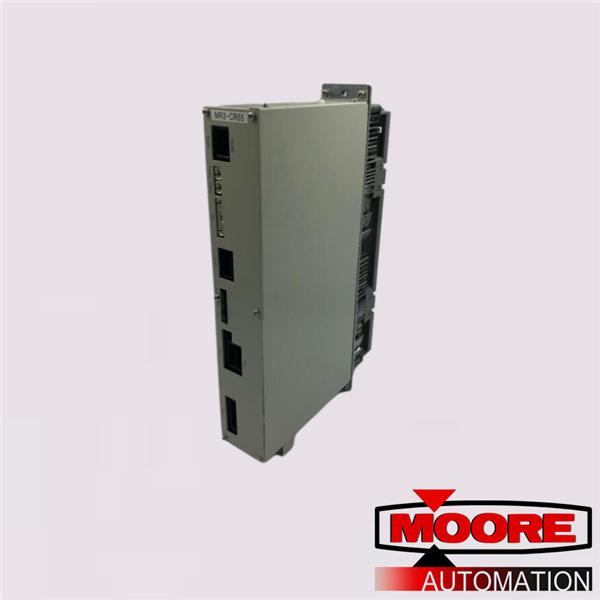

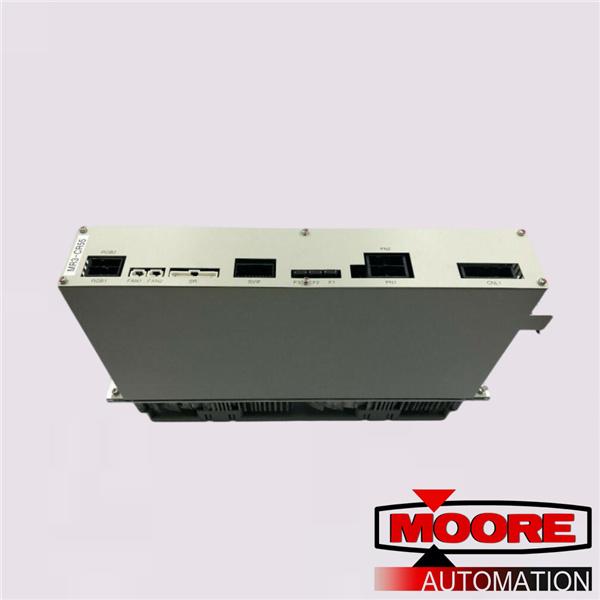

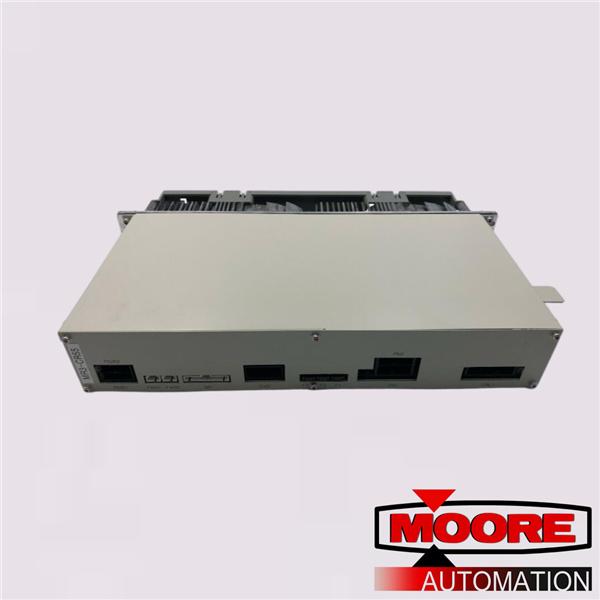

1) Prepare o cabo de alimentação e o cabo de aterramento (ambos devem ter espessura AWG#14(2mm2) ou mais).
(2) Afrouxe os dois parafusos que fixam a porta frontal do controlador e abra a porta frontal.
(3) Retire a projeção de prevenção de desengate na superfície da tampa do terminal do disjuntor de fuga à terra, desengatando-o com o dedo.
(4) Confirme se a alimentação primária corresponde às especificações.
(5) Confirme se a alimentação primária está desligada e se o interruptor de alimentação do controlador está desligado.
(6) Insira o cabo de alimentação e o cabo de aterramento no orifício de entrada do cabo localizado na lateral do controlador e fixe-os usando uma braçadeira de cabo de alimentação (Capcon).
(7) Conecte o cabo de alimentação ao terminal do disjuntor de fuga à terra (parafuso M5). (L1, L2 e L3 da esquerda)
(8) Conecte o cabo de aterramento ao terminal da placa NV (parafuso M5).
(9) Insira a tampa do terminal do disjuntor de fuga à terra removida no passo (3) até ouvir um “clique”.
(10) Feche a porta frontal do controlador e fixe com os parafusos de fixação
