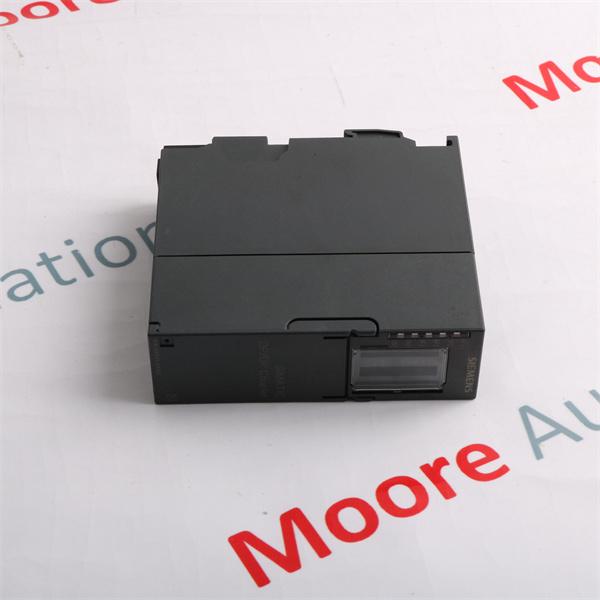

Módulo contador SIEMENS 6ES5242-1AA32

6ES5242-1AA32 | Siemens | Módulo contador, SIMATIC S5 S5 IP 242A, 500kHz

Os módulos contadores IP 242A e IP 242B são equipados com o mesmo hardware.
Em funcionalidade, o módulo IP 242B é uma extensão direta do IP 242A. Isto se aplica em particular às seguintes áreas.
– Implementação de funções de cálculo diretamente no IP 242B
– Expansão do comprimento de contagem dos contadores 6 e 7 de 24 bits para 32 bits
– Armazenamento de até oito registros de dados de parametrização na EEPROM do IP 242B
– Disponibilização de memória de valores medidos com função trace (coleção de valores passados)

Os módulos contadores IP 242A e IP 242B são utilizados para aquisição e condicionamento de pulsos de contagem de alta velocidade. Eles contêm sete contadores independentes. Os contadores 1 a 5 podem ser ligados e desligados através do endereçamento externo das entradas da porta de contagem ou de partidas/paradas de software. Os valores iniciais devem ser especificados para os contadores no programa S5.

O momento em que esses valores são carregados nos contadores também pode depender diretamente dos sinais externos. Cada contador está equipado com uma saída com a qual pode reportar eventos como, por exemplo, overflow ou fim de contagem. Esta mensagem pode ser reportada ao controlador programável através de uma interrupção e externamente através de uma saída de hardware.
