Triconex CM3201 Módulo de Comunicação

Interfaces, Modbus mestre ou escravo, portas seriais RS-232/485 selecionáveis, TriStation, Triconex Peer-to-Peer, TSAA e TCP-IP/UDP-IP

O Módulo de Comunicação (CM) é uma interface opcional três para um para os MPs. Usando uma variedade de métodos de comunicação, protocolos e tipos de mídia física, o CM permite a comunicação com:⢠computadores host externos⢠sistemas de controle distribuído (DCS)

⢠Redes abertas

⢠Impressora de rede

s⢠Outros sistemas Trident

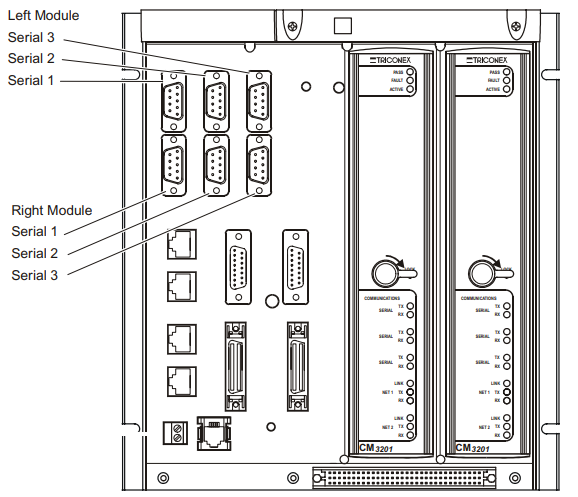

Sistemas Tricon V9 Um único controlador Trident suporta até dois CMs em uma placa de base CM.

Cada CM opera de forma independente e suporta três portas seriais RS-232/485 e duas portas Ethernet.

Dois CMs podem fornecer conexões de comunicação redundantes ou portas de comunicação independentes adicionais.

A placa de base CM deve ser conectada diretamente acima ou abaixo de uma placa de base MP.

Dois conjuntos de interconexão MP são necessários para conectar a placa de base MP à placa de base CM.

Capacidades de comunicação

Cada CM fornece os seguintes recursos de comunicação:

⢠Portas seriais

⢠Portas de rede

⢠Suporte a protocolo

Portas seriais

Cada CM fornece três portas seriais RS-232/485 opticamente isoladas que podem ser configuradas pelo usuário para conexões Modbus ponto a ponto ou multiponto (rede). Taxas de transmissão de até 115 kilobits por segundo por porta podem ser selecionadas.

Portas de rede

Cada CM fornece duas portas de rede:

⢠Uma porta Ethernet de 10 megabits, com dois conectores:

â 10BaseTâ Interface de unidade de anexo (AUI) para uma unidade de acesso de mídia (MAU) de 10 megabits

⢠Uma porta Ethernet de 100 megabits, com dois conectores:

â 100BaseTX

â Interface independente de mídia (MII) para MAUMAUs de 100 megabits pode ser usada no lugar das conexões de par trançado RJ-45 10/100 BaseT para converter as portas de rede CM para outros tipos de mídia Ethernet ou para estender distâncias de rede.

O Módulo de Comunicação Triconex CM3201 faz parte dos sistemas de segurança Triconex usados ​​em aplicações críticas para indústrias como petróleo e gás, geração de energia e processamento químico. Facilita a comunicação confiável e de alta velocidade entre o sistema Triconex e outros sistemas ou dispositivos, garantindo a transmissão contínua de dados para fins de monitoramento e controle.

Principais recursos:
Configuração redundante: suporta redundância para maior confiabilidade e integridade do sistema.
Comunicação de alta velocidade: projetada para transferência rápida de dados para garantir monitoramento de processos em tempo real.
Suporte a Protocolos: Compatível com diversos protocolos de comunicação, possibilitando integração com diversos dispositivos e redes.
Transferência segura de dados: Garante uma comunicação segura e precisa entre controladores de segurança e sistemas externos.
Diagnóstico: Fornece diagnóstico integrado para monitorar a integridade e o status do módulo de comunicação.
