MEDIDOR VIBRO VM600 RLC16 200-570-000-211

• Nomes dos relés: RL1 a RL16
• Tipo: PE014005
• Disposição de contato: 1x COM, 1x NC e 1x NA contato/relé.
• Todos os contatos do relé estão disponíveis em J1, J2 e J3.
• Tensão nominal nominal: 250 VCA
• Corrente nominal nominal: 5 AAC
• Capacidade máxima de interrupção (sem proteção de contato): 1250 VA

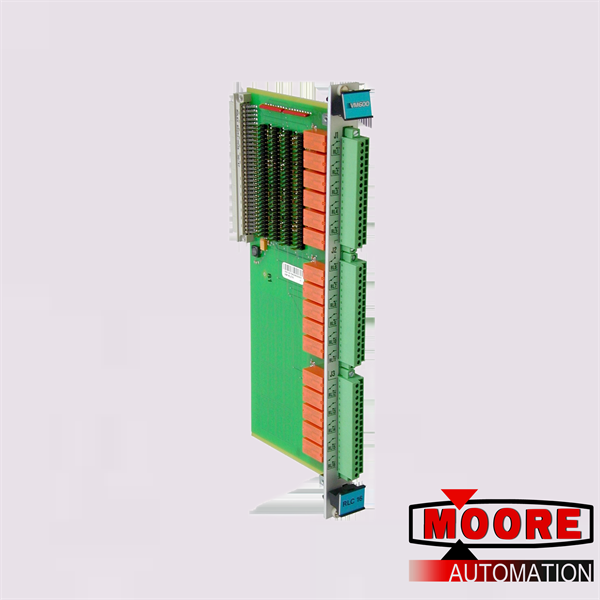

A placa de relé RLC16 foi projetada para uso na série VM600 de sistemas de proteção de máquinas e sistemas de monitoramento de condição e desempenho, da linha de produtos Vibro-Meter® da Meggitt. É uma placa opcional, para uso quando os quatro relés da placa de entrada/saída IOC4T são insuficientes para a aplicação e são necessários relés adicionais.

O RLC16 é instalado na parte traseira de um rack VM600 (ABE04x ou ABE056) e se conecta diretamente ao backplane do rack por meio de um único conector. O RLC16 contém 16 relés com contatos reversíveis. Cada relé está associado a 3 terminais em um conector de terminal de parafuso acessível na parte traseira do rack VM600.

Os relés são controlados por drivers de coletor aberto sob controle de software. Os jumpers na placa RLC16 permitem a seleção do relé normalmente energizado (NE) ou normalmente desenergizado (NDE).
