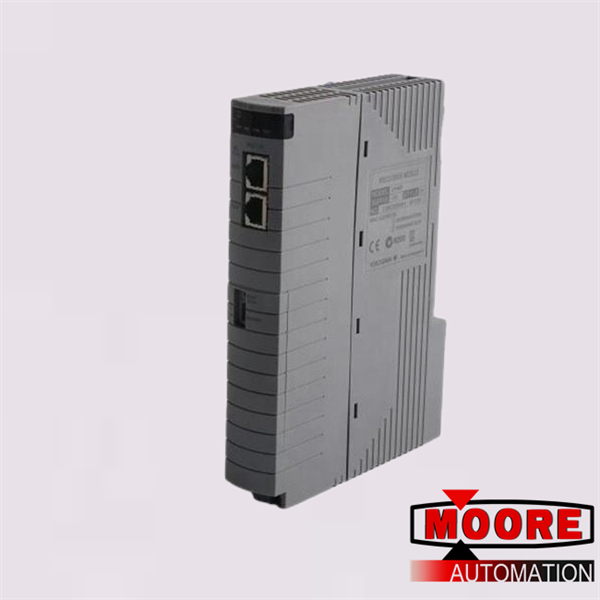

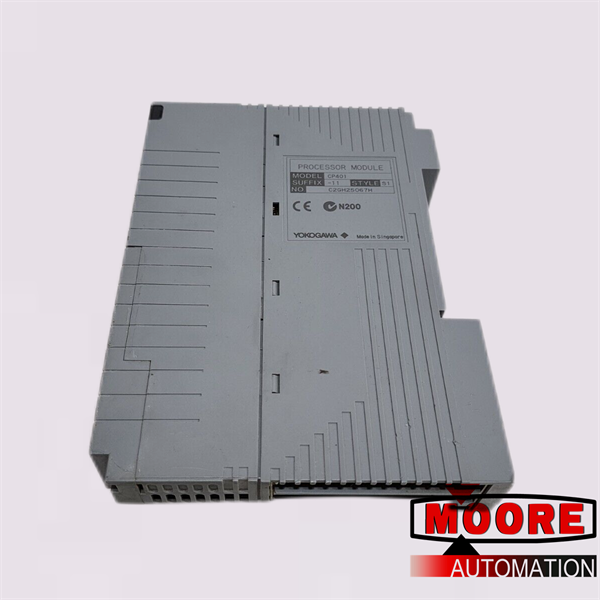

Módulo Processador YOKOGAWA CP401-11 S1

• Módulo de entrada analógica AAI141-H (entrada de corrente) 16 canais, 4 a 20 mA, não isolado
• Módulo de entrada analógica AAB141-H (entrada de tensão/corrente) 16 canais, 1 a 5 V/4 a 20 mA, não isolado
• Módulo de E/S analógica AAI841-H (E/S de corrente) Entrada de 8 canais/saída de 8 canais, 4 a 20 mA, não isolada
• Módulo de E/S analógica AAB842-H (entrada de tensão/corrente, saída de corrente) Entrada de 8 canais/saída de 8 canais, entrada de 1 a 5 V/4 a 20 mA, saída de 4 a 20 mA, não isolada
• Módulo de entrada analógica AAI135-H (entrada de corrente) 8 canais, 4 a 20 mA, canais isolados
• Módulo de E/S analógica AAI835-H (E/S de corrente) Entrada de 4 canais/saída de 4 canais, 4 a 20 mA, canais isolados
• Módulo de entrada analógica AAI143-H (entrada de corrente) 16 canais, 4 a 20 mA, isolado
• Módulo de saída analógica AAI543-H (saída de corrente) 16 canais, 4 a 20 mA, isolado

Cada módulo de processador possui duas MPU. MPU1 e MPU2 montados em cada módulo realizam os mesmos cálculos de controle e os resultados são comparados por um comparador para cada cálculo. Quando os resultados de ambos os MPU são iguais, o módulo é considerado normal e os resultados são transmitidos aos dispositivos de memória principais e módulos de interface de barramento. Os principais dispositivos de memória com ECC (código de correção de erros) corrigem erros transitórios de bits invertidos.

• Se os resultados de MPU1 e MPU2 não forem iguais o comparador assume que é “cálculo anormal”, o módulo processador ativo é trocado para outro.

• Watch Dog Timer detecta funções anormais do módulo processador ativo. Caso sejam detectadas funções anormais, o módulo processador ativo será trocado para outro módulo processador.

• O módulo processador em espera executa os mesmos cálculos que o módulo ativo, sendo possível alternar para o status ativo sem interrupção.

• O módulo processador com erro de cálculo realiza autodiagnóstico; se o hardware não for considerado anormal, o erro será considerado transitório e o status do módulo será recuperado de “anormal” para “em espera”

 • A interface Vnet/IP é uma interface disponível para redundância dupla montada na CPU e conectada a um barramento de controle com redundância dupla.
