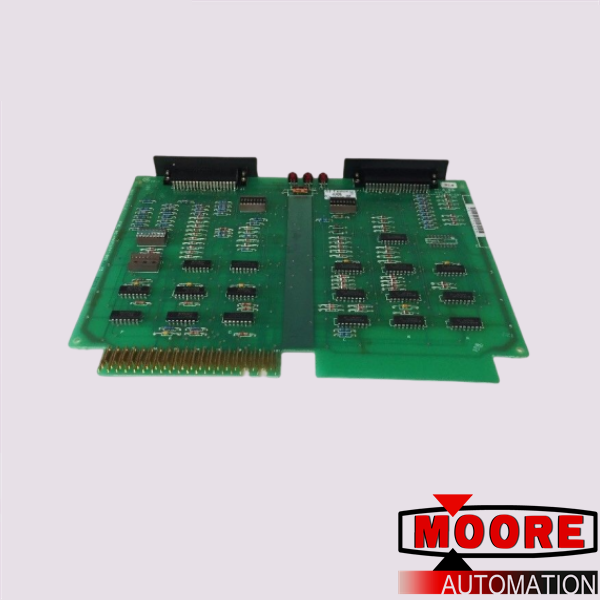

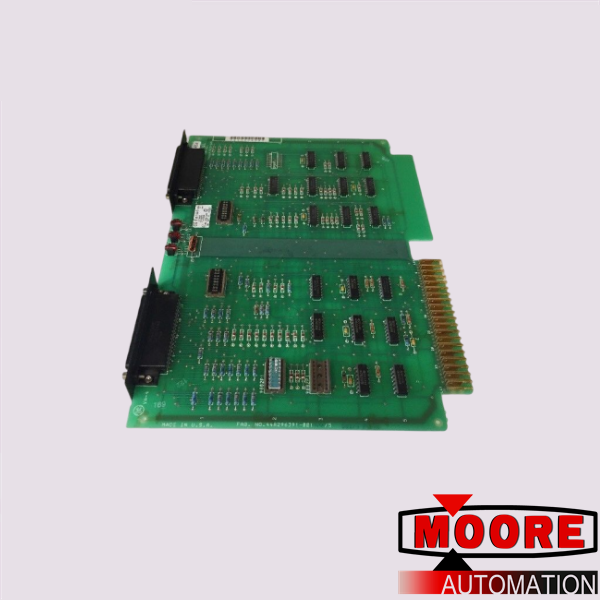

Módulo receptor de E/S General Electric IC600BF800

O módulo IC600BF800 é um módulo receptor de E/S local fabricado pela GE Fanuc como membro da linha de produtos GE Série 6. Este módulo de E/S é feito para os módulos PLC Série 6 que são usados ​​em todos os racks de E/S, exceto o primeiro rack de entrada/saída na estação de E/S remota. Ele fornece uma interface para dados, endereços e sinais de controle entre a CPU e os módulos de E/S desta série. O módulo receptor de E/S GE Fanuc IC600BF800 fornece a conexão em cadeia para os outros racks de E/S Série 6 na cadeia.

Este módulo receptor de E/S foi projetado para monitorar 3 condições de erro diferentes. Essas condições incluem erros de alimentação em cadeia e erros na continuidade dos racks de E/S a jusante. O terceiro tipo de erro são erros na paridade dos dados de saída da CPU, pois são acionados pelo módulo transmissor de E/S e módulos receptores de E/S detectados que estão downstream (também conhecidos como erros de paridade em cadeia) e erros de paridade nos dados saída pela CPU (também conhecidos como erros de paridade local).

 Existem também indicadores LED correspondentes para indicar todos esses erros que podem ser vistos no painel frontal do módulo receptor de E/S local GE Fanuc IC600BF800. Os indicadores LED apagam quando o módulo IC600BF800 detecta falhas e simplificam o processo de solução de problemas. O módulo receptor de E/S local IC600BF800 vem pré-instalado e configurado pelo fabricante nos racks de E/S intermediários na ligação em série.

Os operadores deste módulo devem, no entanto, reconfigurar este módulo GE Fanuc para que haja uma terminação adequada para o barramento de E/S quando o módulo precisar ser instalado na extremidade da cadeia da estação de E/S. Ele também adiciona bits de paridade aos bytes de dados gerados pelos módulos de E/S residentes e transfere os bits de paridade gerados pelos módulos de E/S.
