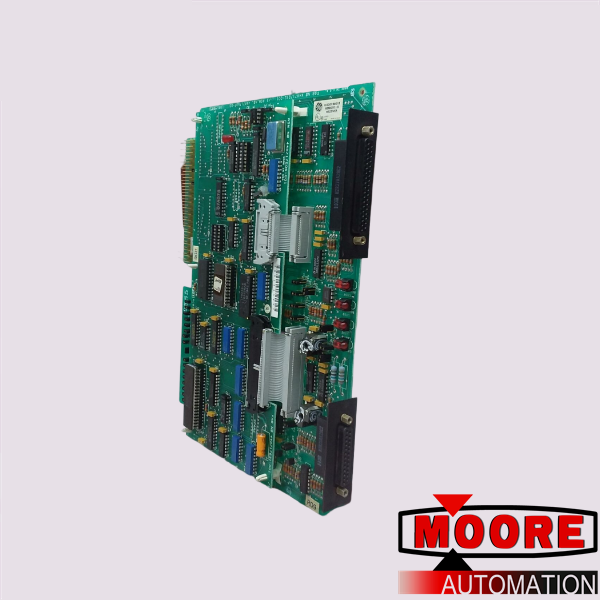

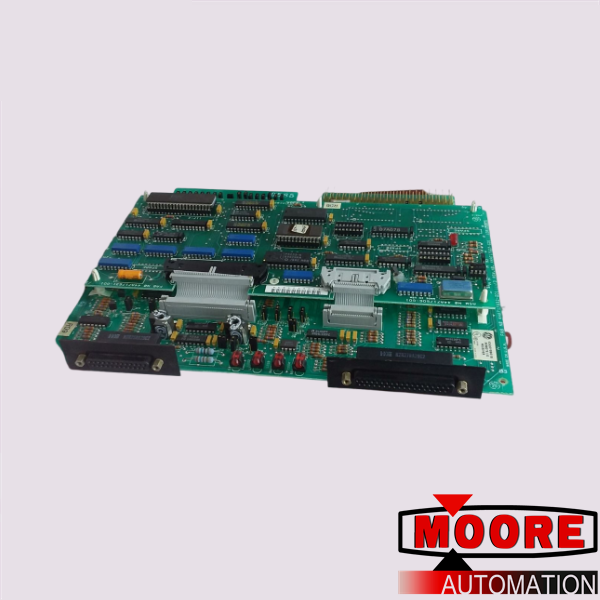

Módulo receptor de E/S General Electric IC600YB801

O módulo GE Fanuc IC600YB801 é um módulo receptor de E/S remota Série Seis que monitora 3 condições de erro que incluem erros na paridade local da saída de dados pela CPU, erros na alimentação em cadeia e continuidade de racks de E/S downstream do módulo IC600YB801 e erros na paridade da cadeia dos dados de saída da CPU que são acionados por um módulo transmissor de E/S e detectados por outros módulos receptores de E/S a jusante.

Observe que o dispositivo de driver remoto usa 8 referências de entrada que fornecem informações aos usuários e 8 referências de saída que são reservadas para uso futuro em diferentes aplicações. As referências de entrada e saída são utilizadas de acordo com a seleção feita pelos usuários nas chaves de endereço do rack de E/S.

As informações de fiação do módulo receptor GE Fanuc IC600YB801 estão impressas em uma etiqueta no módulo. Esta etiqueta identifica o módulo como um módulo CA, módulo CC ou módulo do tipo de nível de sinal e a etiqueta é codificada por cores. O módulo AC possui uma etiqueta vermelha, o módulo DC possui uma etiqueta azul e o módulo de nível de sinal possui uma etiqueta cinza. O módulo IC600YB801 possui bornes universais com até 16 pontos. As placas terminais são adequadas para conexões de fiação de campo de e para dispositivos de E/S fornecidos pelo usuário.

A destacabilidade do módulo facilita a pré-conexão da fiação de campo aos dispositivos de entrada e saída fornecidos pelo usuário e também facilita a substituição do módulo no campo sem interferir na fiação de campo existente. O conjunto Terminal Block Quick Connect (TBQC) permite a conexão rápida de alguns módulos discretos de 16 ou 32 pontos a blocos terminais interpostos. Observe que ao instalar o módulo IC600YB801, levará cerca de 2 horas para conectar o módulo de 16 pontos de um PLC aos blocos terminais interpostos.
