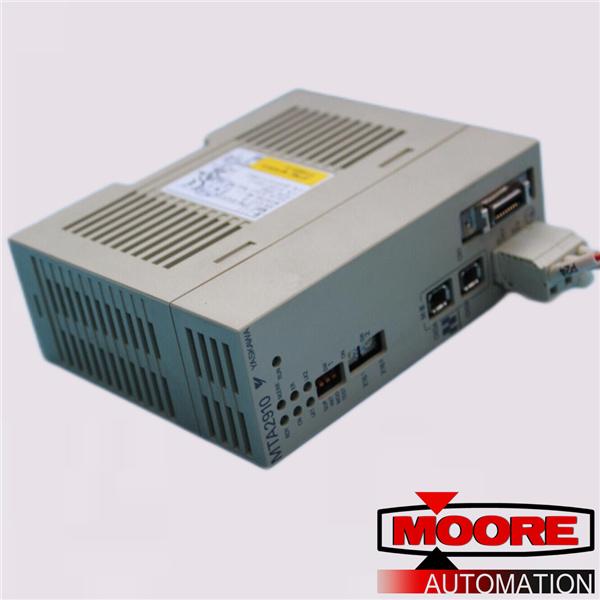

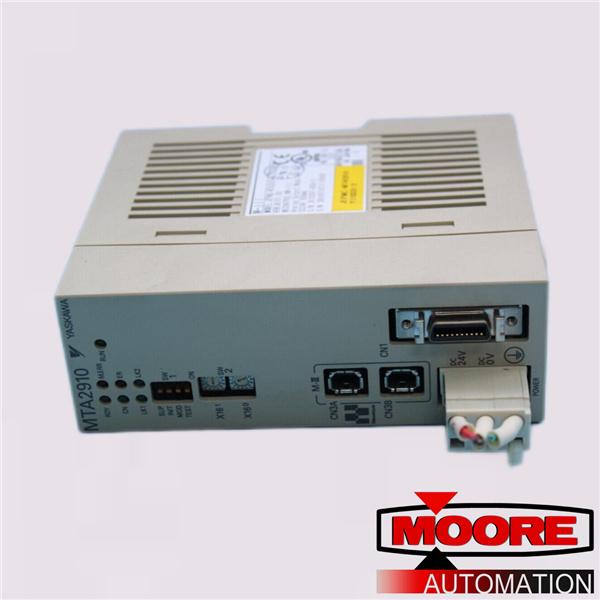

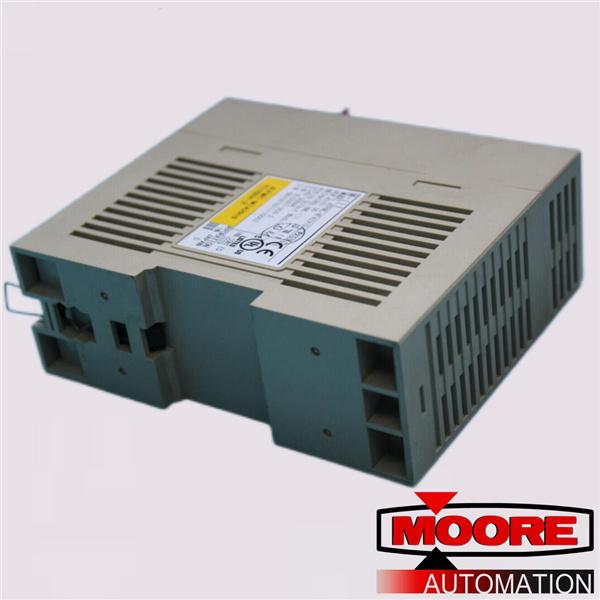

O Módulo de Saída Analógica, modelo: JEPMC-MTA2910-E (doravante denominado Módulo MTA2910), possui quatro canais. Duas faixas de saída analógica estão disponíveis: -10 a +10 V, 0 a +10 V.
Configurando o Modo de Saída
O Módulo MTA2910 possui dois modos de saída:
• Modo Tensão 1 (Faixa de saída: −10 a +10 V)
• Tensão Modo 2 (Faixa de saída: 0 a +10 V)
O modo de saída deve ser configurado individualmente para todos os canais a serem usados.
As configurações de compensação/ganho geralmente não precisam ser ajustadas. O módulo MTA2910 foi ajustado antes do envio
para que o valor do registro de saída apropriado para a faixa de tensão especificada seja emitido. Se
forem necessários ajustes mais precisos , use o procedimento a seguir para ajustar o deslocamento/ganho.
1. Envie um comando DATA_RWA (assíncrono) ou comando DATA_RWS (síncrono) do
controlador host para o módulo MTA2910.
2. Defina o valor da saída analógica nos dados de comando do canal para o qual o valor de offset deve ser
ajustado, para 0 (0 V), e meça a tensão de saída (AO1).
3. Calcule o deslocamento da tensão de saída usando a equação a seguir e defina o
valor de deslocamento calculado do canal usando um comando PPRM_WR.
Valor de deslocamento = AO1 × (-3127,6) (arredondado abaixo do ponto decimal)
4. Envie um comando DATA_RWA (assíncrono) ou comando DATA_RWS (síncrono) do
controlador host para o módulo MTA2910.
5. Defina o valor da saída analógica nos dados de comando do canal para o qual o valor de ganho será ajustado,
para 31276 (10 V) e meça a tensão de saída (AO2).
