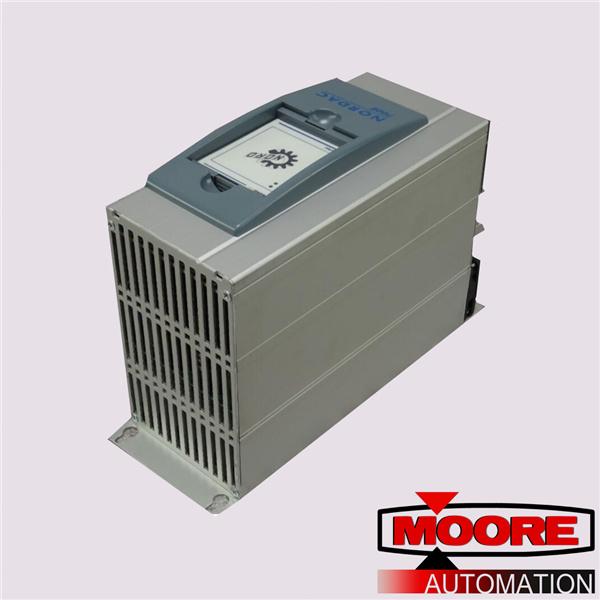

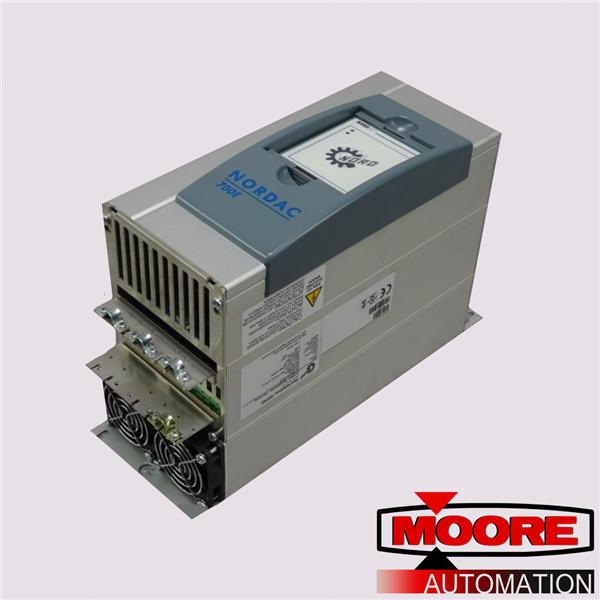

Os inversores de frequência NORDAC SK 700E estão disponíveis em vários tamanhos dependendo da saída. Quando instalado em um gabinete de controle, o tamanho, a dissipação de energia e a perm. a temperatura ambiente deve ser levada em consideração para evitar falhas do dispositivo.
O equipamento requer ventilação suficiente para proteger contra superaquecimento. Os valores de referência aplicam-se aqui para os espaços acima e abaixo do inversor de frequência dentro do painel de controle. (até e inc. 22 kW, acima de > 100 mm, abaixo de > 100 mm e de e inc. 30 kW acima de > 200 mm, abaixo de > 200 mm) Componentes elétricos (por exemplo, dutos de cabos, contatores, etc.) podem ser localizados dentro desses limites. Para estes componentes existe uma distância de separação mínima dependente da altura do conversor de frequência. Esta distância deve ser no mínimo 2/3 da altura do objeto. (Exemplo: canal de cabos com 60 mm de altura 2/3 60 mm = folga de 40 mm) Folgas laterais adicionais para dispositivos até e inc. 55 kW não são necessários. A montagem pode ser realizada imediatamente uma ao lado da outra. A posição de instalação é normalmente vertical. Deve-se garantir que as aletas de resfriamento na parte traseira do dispositivo sejam cobertas por uma superfície plana para proporcionar uma boa convecção.
“Adequado para uso em um circuito capaz de fornecer não mais que 5.000 amperes simétricos rms, 380…480 Volts (trifásico)” e “quando protegido por fusíveis de classe J de 600 V” (inversor de frequência tamanho 1 … 4), resp. „quando protegido por fusíveis de classe R de 600V ou mais rápidos” (Inversor de frequência tamanho 5 … 7) conforme descrito no Capítulo 7.4." Adequado para uso em um circuito capaz de fornecer não mais que 5000A (simétrico), 380...460 Volts ( trifásico) e quando protegido por "fusíveis classe J 600V" (inversores de frequência tamanhos 1 ...4) ou "fusíveis classe R 600V ou mais rápido" (inversores de frequência tamanhos 5 ... 7) conforme descrito no Cap. Os inversores de frequência NORDAC SK 700E possuem proteção contra sobrecarga do motor.
